8. Cộng tần số
Logic ứng dụng
- Chạy, dừng bằng phím
CÔNG TẮCngoài. - Tần số chạy được điều khiển bằng 2 nguồn tín hiệu khác nhau hoặc đồng thời cả 2 tín hiệu:
- Chiết áp ngoài.
- Cảm biến nhiệt độ/áp suất.
- Model áp dụng: Tất cả
Hướng dẫn cài đặt
- Phần cứng bổ sung

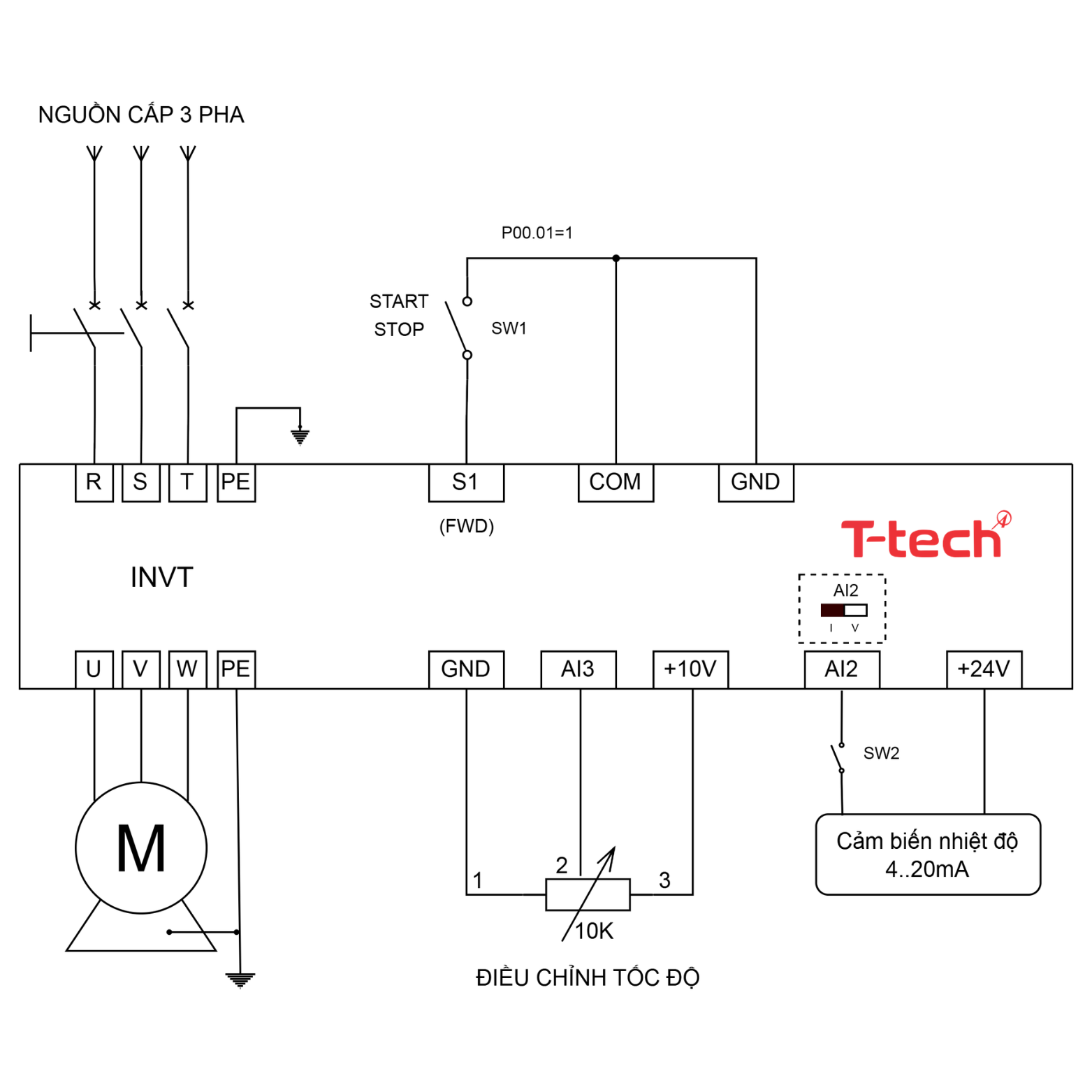

- Sơ đồ đấu dây
- Cài đặt thông số
- Lưu ý
| Tên thiết bị | YCKT | Số lượng | ĐVT | Ghi chú |
|---|---|---|---|---|
| Công tắc 2 vị trí | 1NO | 2 | Cái | |
| Biến trở | 10kΩ | 1 | Cái | |
| Cảm biến analog | 0-10V/4..20mA | 1 | Cái | Nhiệt độ / Áp suất |
- Công tắc 1: Để CHẠY / DỪNG.
- Công tắc 2: Để Kích hoạt / Ngừng cộng kênh B.
| Thông số | Giá trị | Đơn vị | Diễn giải |
|---|---|---|---|
| P00.18 | 1 | Reset cài đặt về mặc định | |
| P02 | Nhóm thông số Motor | ||
| P02.01 | ... | kW | Công suất định mức |
| P02.02 | ... | Hz | Tần số định mức |
| P02.03 | ... | RPM | Tốc độ định mức |
| P02.04 | ... | V | Điện áp định mức |
| P02.05 | ... | A | Dòng điện định mức |
| P00 | Nhóm thông số cơ bản | ||
| P00.01 | 0 | Lệnh RUN/STOP: Keypad | |
| P00.03 | 50 | Hz | Tần số hoạt động tối đa |
| P00.04 | 50 | Hz | Giới hạn trên của tần số hoạt động |
| P00.05 | 0 | Hz | Giới hạn dưới của tần số hoạt động |
| P00.06 | 3 | Nguồn chỉnh tần số kênh A: AI3 | |
| P00.07 | 2 | Nguồn chỉnh tần số kênh B: AI2 | |
| P00.09 | 2 | Tần số chạy: A+B | |
| P00.11 | 10 | s | Thời gian tăng tốc |
| P00.12 | 10 | s | Thời gian giảm tốc |
| P05 | Nhóm Input Terminals | ||
| P05.01 | 1 | S1: Chạy thuận | |
| P05.37 | 2 | V | Giới hạn dưới của AI2 |
| P05.42 | 0 | V | Giới hạn dưới của AI3 |
| P05.43 | 0 | % | Giá trị tương ứng giới hạn dưới P05.42 |
- Kiểm tra kỹ kết nối đúng phần cứng.
- Chạy thử nghiệm trước khi đưa vào vận hành.
