6. Đa cấp tốc độ

Logic ứng dụng

• Chạy, dừng bằng phím RUN STOP trên Keypad.
• Biến tần chạy ở nhiều tần số khác nhau qua việc kết hợp giữa 4 công tắc.
• Tối đa lên đến 16 cấp tốc độ.
• Model áp dụng: Tất cả

---

Hướng dẫn cài đặt

Phần cứng bổ sung

Tên thiết bị	YCKT	Số lượng	ĐVT	Ghi chú
Công tắc 2 vị trí	1NO	4	Cái

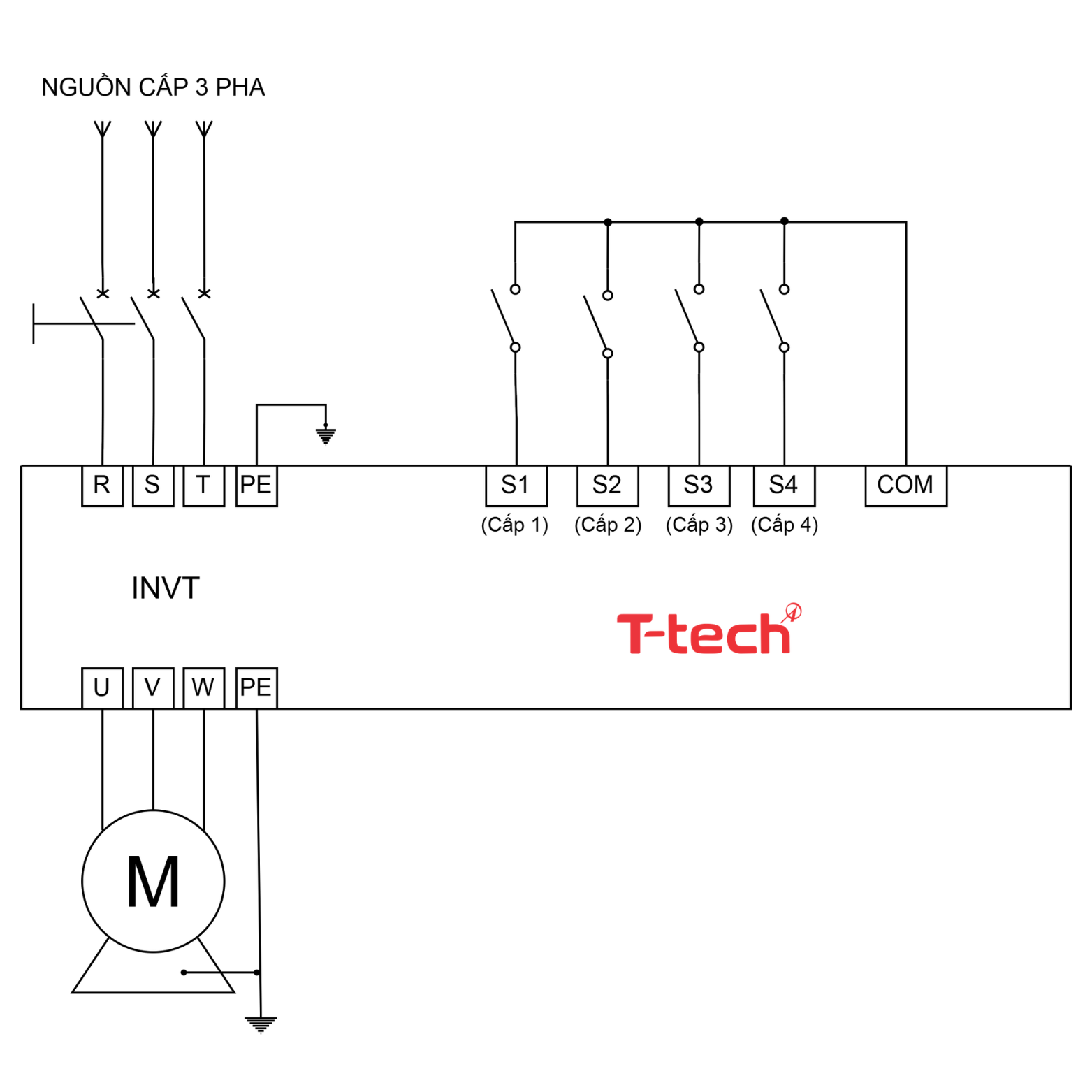

Sơ đồ đấu dây

Cài đặt thông số

Thông số	Giá trị	Đơn vị	Diễn giải
P00.18	1		Reset cài đặt về mặc định
P02			Nhóm thông số Motor
P02.01	...	kW	Công suất định mức
P02.02	...	Hz	Tần số định mức
P02.03	...	RPM	Tốc độ định mức
P02.04	...	V	Điện áp định mức
P02.05	...	A	Dòng điện định mức
P00			Nhóm thông số cơ bản
P00.01	0		Lệnh RUN/STOP: Keypad
P00.03	50	Hz	Tần số hoạt động tối đa
P00.04	50	Hz	Giới hạn trên của tần số hoạt động
P00.05	0	Hz	Giới hạn dưới của tần số hoạt động
P00.06	6		Nguồn chỉnh tần số: Đa cấp tốc độ
P00.11	10	s	Thời gian tăng tốc
P00.12	10	s	Thời gian giảm tốc
P05			Nhóm Input Terminals
P05.01	16		S1: Công tắc 1 của chế độ đa cấp tốc độ
P05.02	17		S2: Công tắc 2 của chế độ đa cấp tốc độ
P05.03	18		S3: Công tắc 3 của chế độ đa cấp tốc độ
P05.04	19		S4: Công tắc 4 của chế độ đa cấp tốc độ
P10			Nhóm Đa cấp tốc độ và PLC
P10.02	0	%	Tốc độ ở Step 0 100% tương ứng tần số max P00.03 Range: -100% ~ 100% Dấu "-" tương ứng quay nghịch
P10.04	25	%	Tốc độ ở Step 1
P10.06	-50	%	Tốc độ ở Step 2
P10.10	75	%	Tốc độ ở Step 4
P10.18	100	%	Tốc độ ở Step 8

Bảng các cấp tốc độ

Quy ước:

• ❌ Công tắc ở trạng thái OFF
• ✅ Công tắc ở trạng thái ON

STEP	0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
S1	❌	✅	❌	✅	❌	✅	❌	✅	❌	✅	❌	✅	❌	✅	❌	✅
S2	❌	❌	✅	✅	❌	❌	✅	✅	❌	❌	✅	✅	❌	❌	✅	✅
S3	❌	❌	❌	❌	✅	✅	✅	✅	❌	❌	❌	❌	✅	✅	✅	✅
S4	❌	❌	❌	❌	❌	❌	❌	❌	✅	✅	✅	✅	✅	✅	✅	✅

Lưu ý

• Kiểm tra kỹ kết nối đúng phần cứng.
• Thực tế ít khi sử dụng đến 16 cấp tốc độ.
• Tần số MAX có thể cao hơn tần số định mức của thiết bị nếu hoạt động trong thời gian ngắn.
• Thường ứng dụng trong điều khiển máy giặt công nghiệp.

---
