Kích thước

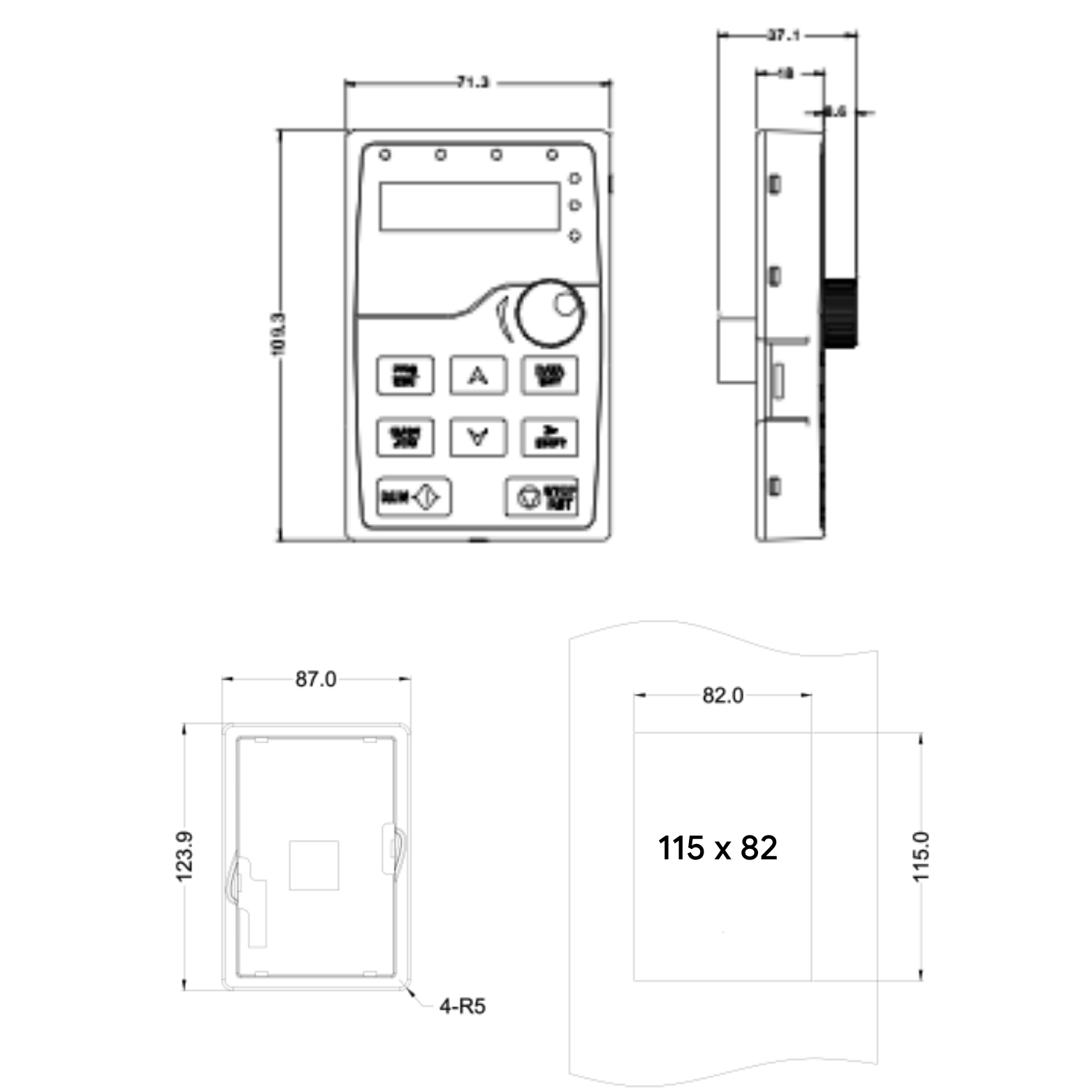

LCD Keypad

Keypad có sẵn trên biến tần có thể kéo rời đối với:

❌ 3PH 220V 0.75kW - 3PH 380V 030G/037P
✅ 3PH 380V ≥037G/045P

Biến tần

Model	W1 (mm)	W2 (mm)	H1 (mm)	H2 (mm)	D1 (mm)	Lỗ bắt vít (mm)	Khối lượng (kg)
0R7G–2R2G	126	115	186	175	155	Ø5	1.8
004G/5R5P–5R5G/7R5P	146	131	256	243.5	171	Ø6	3.0
7R5G/011P	170	151	320	301	199.6	Ø6	5.0
011G/015P	170	151	320	301	199.6	Ø6	5.9
015G/018P	170	151	320	301	199.6	Ø6	5.7
018G/022P	230	210	342	311	219.4	Ø6	7.6
022G/030P–030G/037P	255	237	407	384	245.6	Ø7	11
037G/045P	270	130	557	540	332.6	Ø7	23
045G/055P	270	130	557	540	332.6	Ø7	25
055G/075P	270	130	557	540	332.6	Ø7	26.5
075G/090P–110G/132P	325	200	682	661	373.6	Ø9.5	44
132G/160P–200G/220P	500	180	872	850	368.4	Ø11	85
220G/250P–315G/355P	680	230	960	926	387.9	Ø13	121

Ký hiệu:

• W1 × H1 × D1: Kích thước tổng thể của biến tần (Rộng × Cao × Sâu).
• H2, W2, D2: Khoảng cách lỗ lắp đặt.
• Lỗ bắt vít: Đường kính lỗ bắt vít trên tấm lắp đặt.

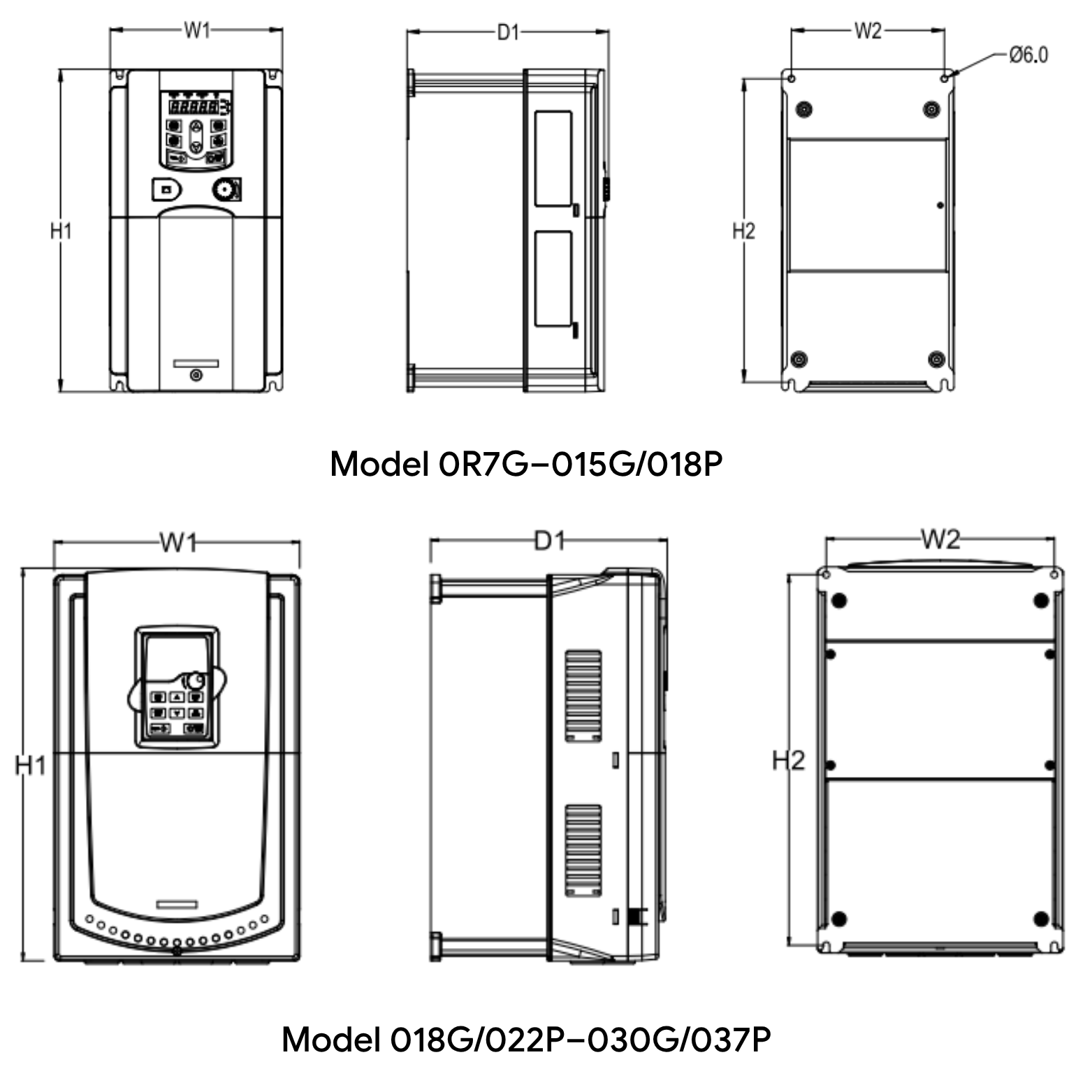

Công suất 0R7G–030G/037P

Công suất 037G/045P–200G/220P

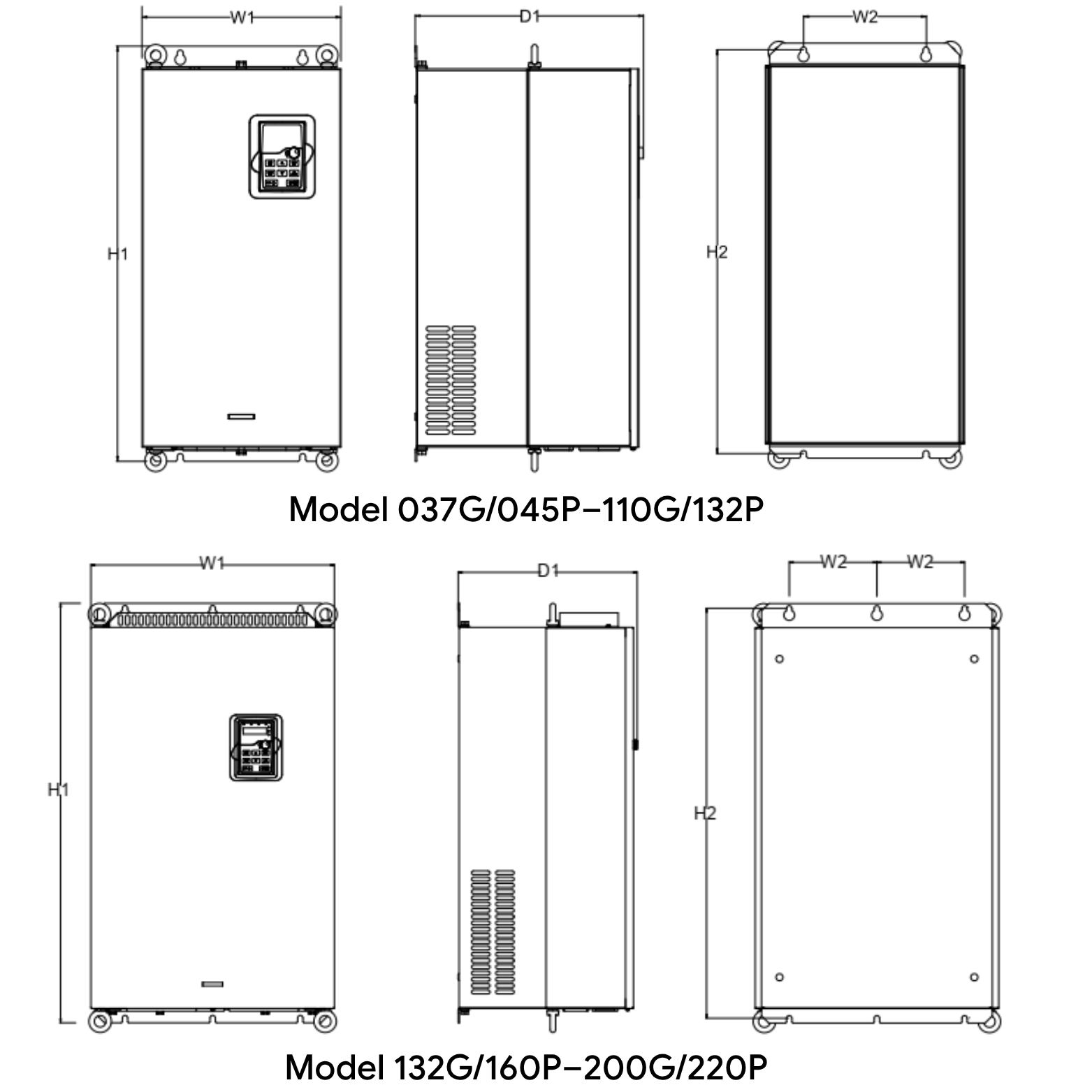

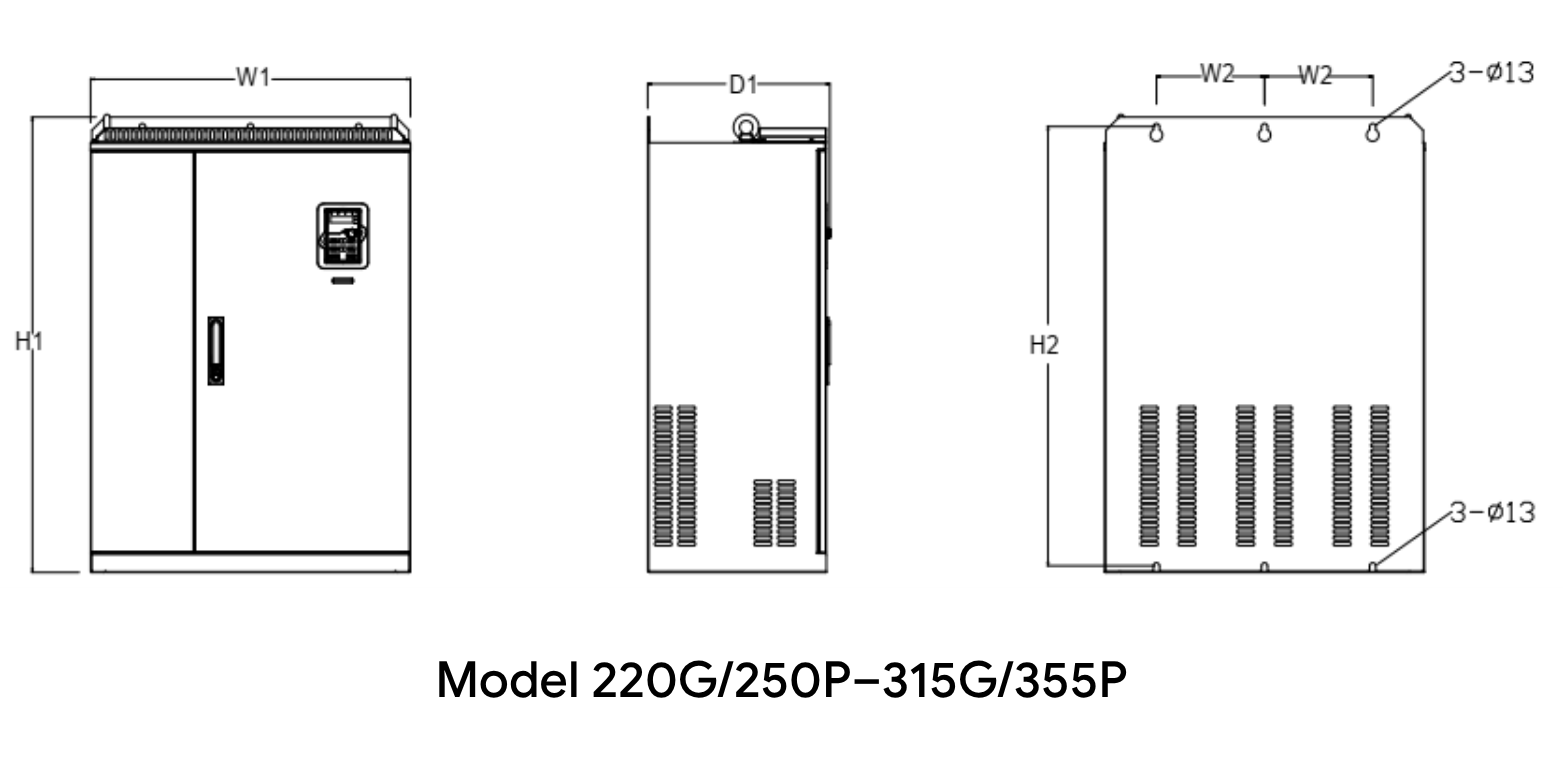

Công suất 220G/250P–315G/355P

Lưu ý:

• Kích thước trên áp dụng cho kiểu lắp đặt gắn tường.
• Đối với kiểu lắp đặt gắn sàn và mặt bích: Xem trong Hướng dẫn sử dụng GD200A (Trang 171).
