Mã sản phẩm
Mã model của biến tần chứa đầy đủ thông tin về sản phẩm.

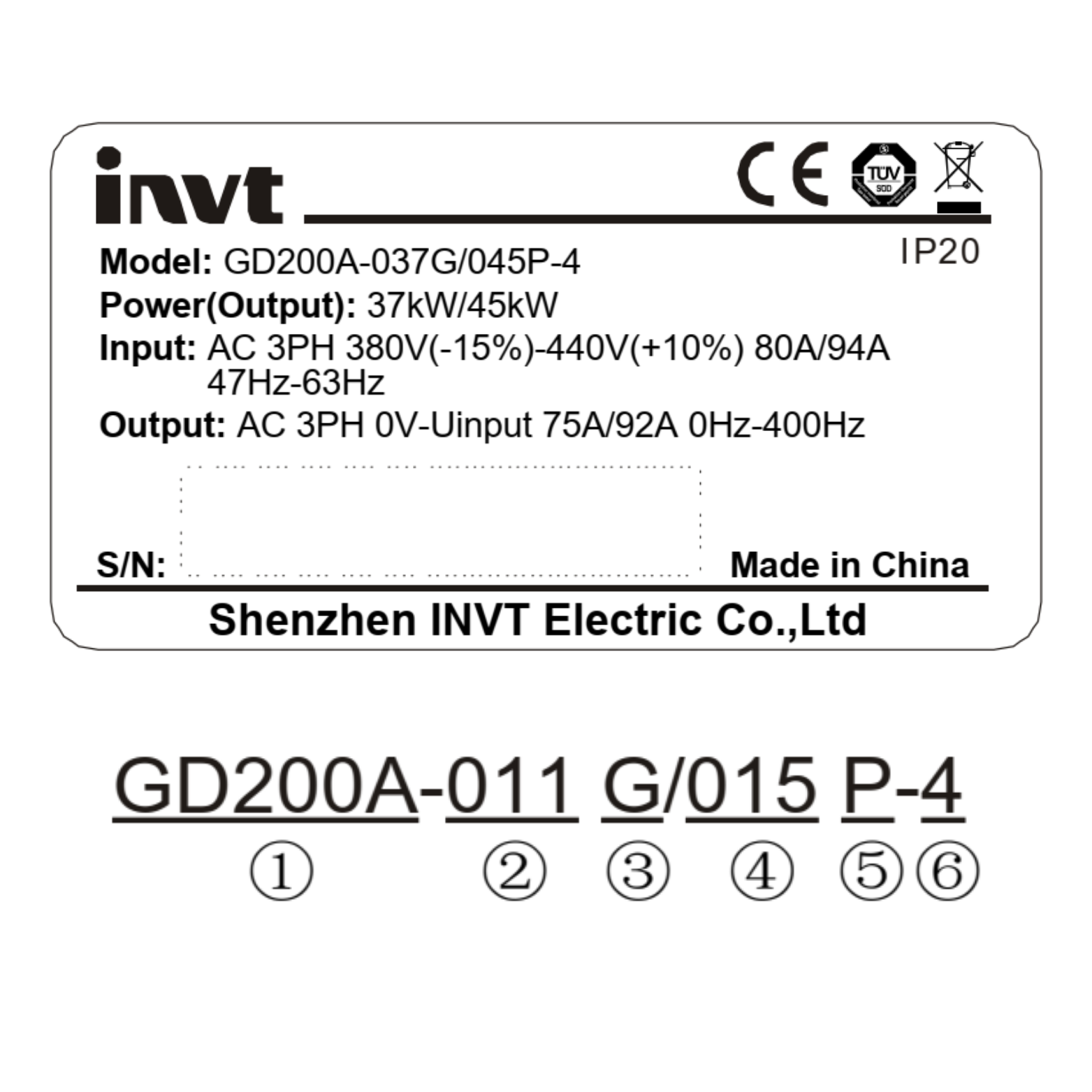

Có thể tìm thấy mã này trên tem chính (nameplate) hoặc tem rút gọn của biến tần.
Ý nghĩa các thành phần
| Ký hiệu | Mô tả | Nội dung chi tiết |
|---|---|---|
| ① | Dòng sản phẩm | GD200A: Goodrive200A |
| ②,④ | Công suất định mức | "011": 11kW; "015": 15kW |
| ③,⑤ | G: Tải mô-men không đổi | Constant torque load |
| P: Tải mô-men biến thiên | Variable torque load | |
| ⑥ | Cấp điện áp | 4: AC 3 pha 380V (-15%) ~ 440V (+10%) |
Ví dụ
GD200A-011G/015P-4
- GD200A → Dòng biến tần Goodrive200A
- Tải nặng (Mode G) → Công suất 11kW
- Tải nhẹ (Mode P) → Công suất 15kW
- 4 → Điện áp cấp 3 pha 380VAC
Bộ hãm (Braking Unit - DBU)
- Các model ≤30/37kW: Bộ hãm được tích hợp sẵn (tiêu chuẩn).
- Các model lớn hơn: Bộ hãm không phải cấu hình tiêu chuẩn.
Nếu cần sử dụng bộ hãm cho các model lớn hơn, cần thêm hậu tố: -B vào cuối mã sản phẩm khi đặt hàng.
Ví dụ: GD200A-045G/055P-4-B Trong đó:
- 045G → 45kW, tải mô-men không đổi
- 4 → 3 pha 380V
- B → Có tích hợp bộ hãm
Bảng mã sản phẩm
| Model | Mode G kW | Mode G In(A) | Mode G Out(A) | Mode P kW | Mode P In(A) | Mode P Out(A) |
|---|---|---|---|---|---|---|
| GD200A-0R7G-4 | 0.75 | 3.4 | 2.5 | - | - | - |
| GD200A-1R5G-4 | 1.5 | 5.0 | 3.7 | - | - | - |
| GD200A-2R2G-4 | 2.2 | 5.8 | 5 | - | - | - |
| GD200A-004G/5R5P-4 | 4.0 | 13.5 | 9.5 | 5.5 | 19.5 | 14 |
| GD200A-5R5G/7R5P-4 | 5.5 | 19.5 | 14 | 7.5 | 25 | 18.5 |
| GD200A-7R5G/011P-4 | 7.5 | 25 | 18.5 | 11 | 32 | 25 |
| GD200A-011G/015P-4 | 11 | 32 | 25 | 15 | 40 | 32 |
| GD200A-015G/018P-4 | 15 | 40 | 32 | 18.5 | 47 | 38 |
| GD200A-018G/022P-4 | 18.5 | 47 | 38 | 22 | 56 | 45 |
| GD200A-022G/030P-4 | 22 | 56 | 45 | 30 | 70 | 60 |
| GD200A-030G/037P-4 | 30 | 70 | 60 | 37 | 80 | 75 |
| GD200A-037G/045P-4 | 37 | 80 | 75 | 45 | 94 | 92 |
| GD200A-045G/055P-4 | 45 | 94 | 92 | 55 | 128 | 115 |
| GD200A-055G/075P-4 | 55 | 128 | 115 | 75 | 160 | 150 |
| GD200A-075G/090P-4 | 75 | 160 | 150 | 90 | 190 | 180 |
| GD200A-090G/110P-4 | 90 | 190 | 180 | 110 | 225 | 215 |
| GD200A-110G/132P-4 | 110 | 225 | 215 | 132 | 265 | 260 |
| GD200A-132G/160P-4 | 132 | 265 | 260 | 160 | 310 | 305 |
| GD200A-160G/185P-4 | 160 | 310 | 305 | 185 | 345 | 340 |
| GD200A-185G/200P-4 | 185 | 345 | 340 | 200 | 385 | 380 |
| GD200A-200G/220P-4 | 200 | 385 | 380 | 220 | 430 | 425 |
| GD200A-220G/250P-4 | 220 | 430 | 425 | 250 | 485 | 480 |
| GD200A-250G/280P-4 | 250 | 485 | 480 | 280 | 545 | 530 |
| GD200A-280G/315P-4 | 280 | 545 | 530 | 315 | 610 | 600 |
| GD200A-315G/355P-4 | 315 | 610 | 600 | 355 | 625 | 650 |
| GD200A-355G/400P-4 | 355 | 625 | 650 | 400 | 715 | 720 |
| GD200A-400G-4 | 400 | 715 | 720 | - | - | - |
| GD200A-450G-4 | 450 | 840 | 820 | - | - | - |
| GD200A-500G-4 | 500 | 890 | 860 | - | - | - |
