Cấu tạo

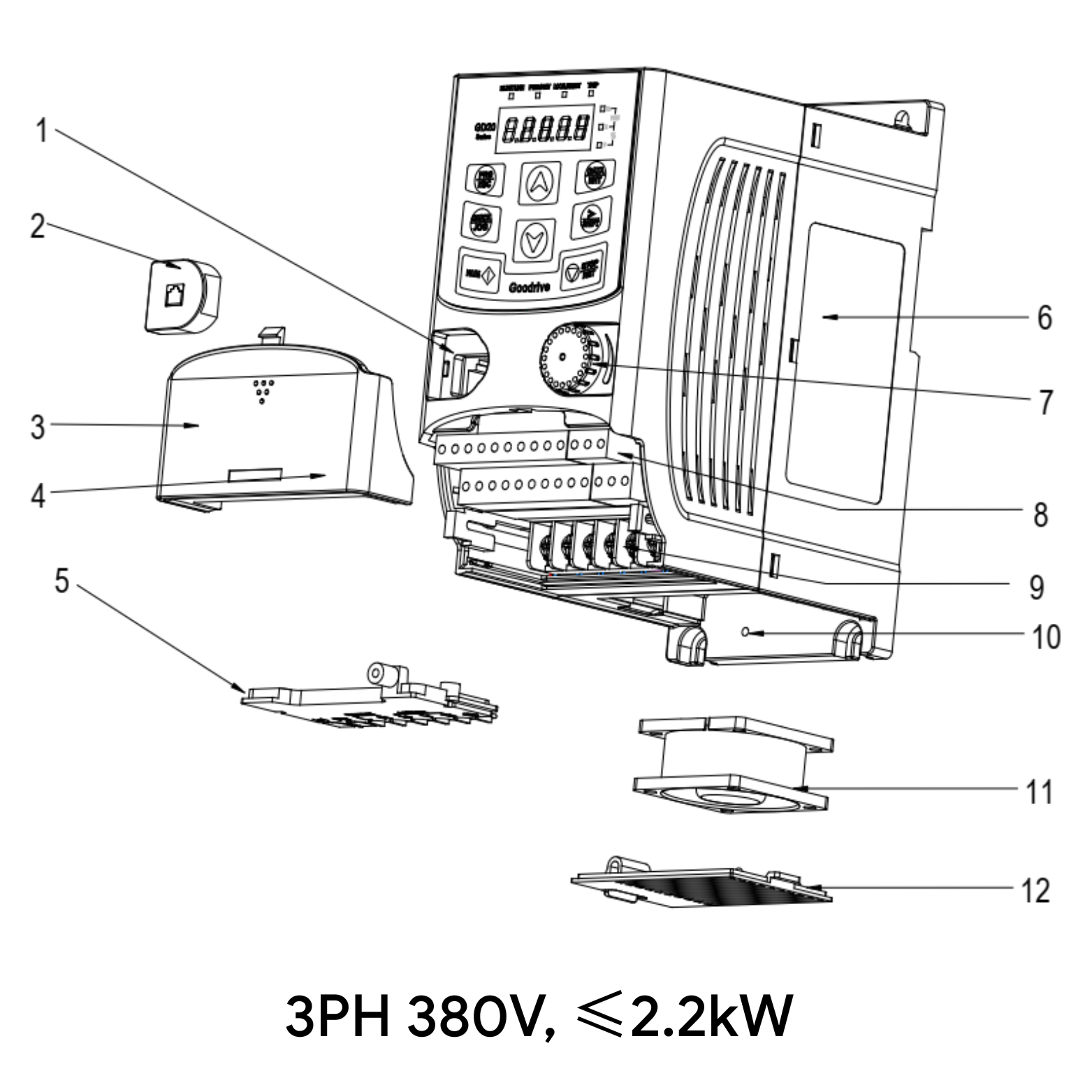

Cấu trúc Biến tần 3PH 380V, ≤2.2kW

STT	Tên	Mô tả
1	Cổng bàn phím ngoài	Kết nối bàn phím ngoài
2	Nắp cổng	Bảo vệ cổng bàn phím ngoài
3	Nắp che	Bảo vệ các bộ phận và linh kiện bên trong
4	Lỗ cố định nắp trượt	Cố định nắp trượt
5	Tấm đi dây (Trunking board)	Bảo vệ linh kiện bên trong và cố định dây của mạch chính
6	Nhãn sản phẩm	Tham khảo mục Mã sản phẩm
7	Núm chiết áp	Điều chỉnh tần số
8	Terminal điều khiển	Tham khảo mục Đấu nối
9	Terminal động lực	Tham khảo mục Đấu nối
10	Lỗ bắt vít	Cố định nắp quạt và quạt
11	Quạt làm mát	Tải nhiệt biến tần
12	Nắp quạt	Bảo vệ quạt
13	Mã vạch	Giống với mã vạch trên nhãn sản phẩm

---

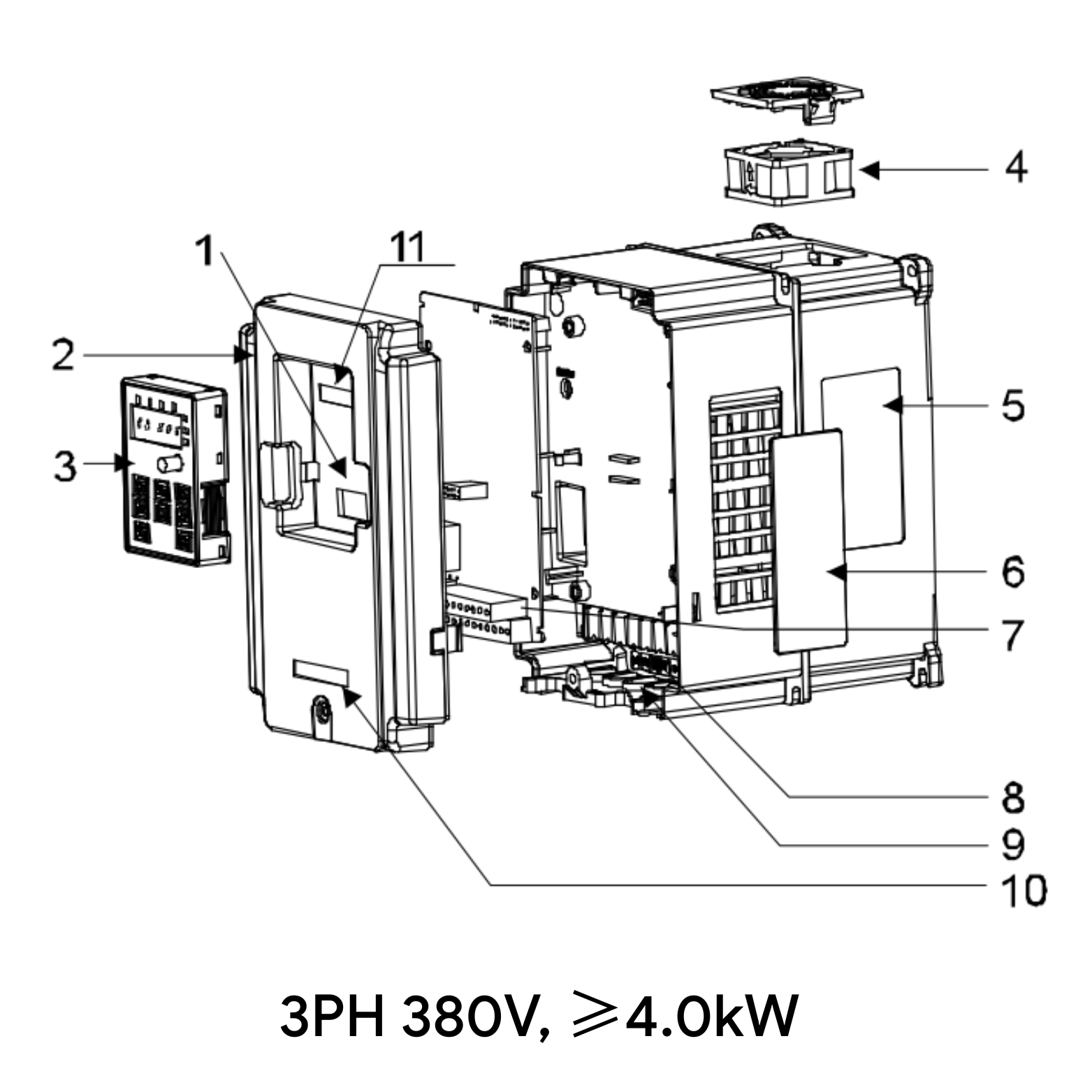

Cấu trúc Biến tần 3PH 380V, ≥4kW

STT	Tên	Mô tả
1	Cổng bàn phím ngoài	Kết nối bàn phím ngoài
2	Nắp che	Bảo vệ các bộ phận và linh kiện bên trong
3	Bàn phím	Điều khiển chạy dừng, cài đặt,...
4	Quạt làm mát	Tải nhiệt biến tần
5	Nhãn sản phẩm	Tham khảo mục Mã sản phẩm
6	Nắp che lỗ thoát nhiệt
7	Terminal điều khiển	Tham khảo mục Đấu nối
8	Terminal động lực	Tham khảo mục Đấu nối
9	Cổng vào cáp mạch chính	Cố định cáp
10	Nhãn phụ (Simple nameplate)	Tham khảo mục Mã sản phẩm
11	Mã vạch	Giống với mã vạch trên nhãn sản phẩm
