Kích thước

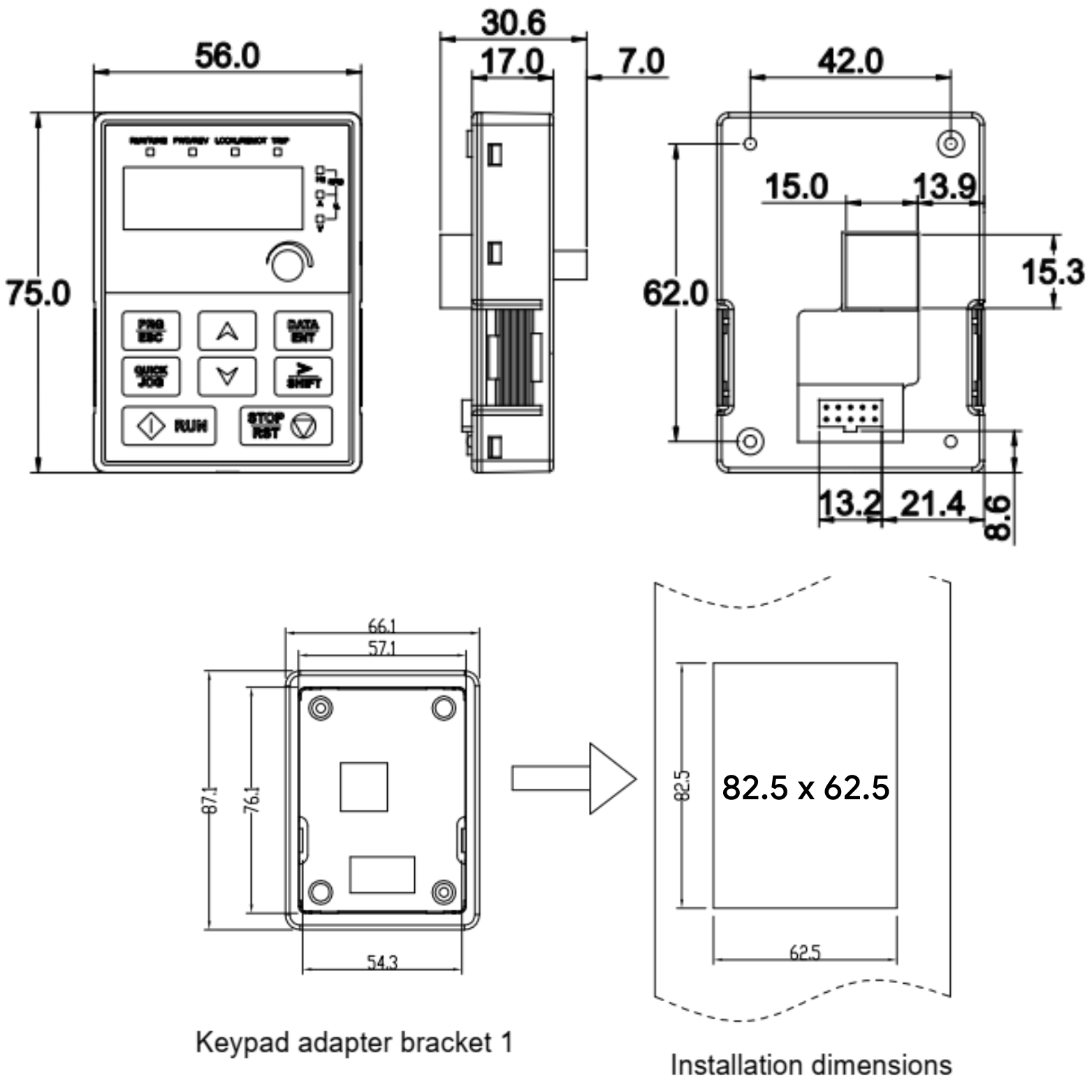

Keypad
Keypad có sẵn trên biến tần có thể kéo rời đối với:
❌ 1PH 220V ≤2.2kW
❌ 3PH 380V ≤2.2kW
❌ 3PH 220V ≤0.75kW
✅ 3PH 380V ≥4kW
✅ 3PH 220V ≥1.5kW
Biến tần

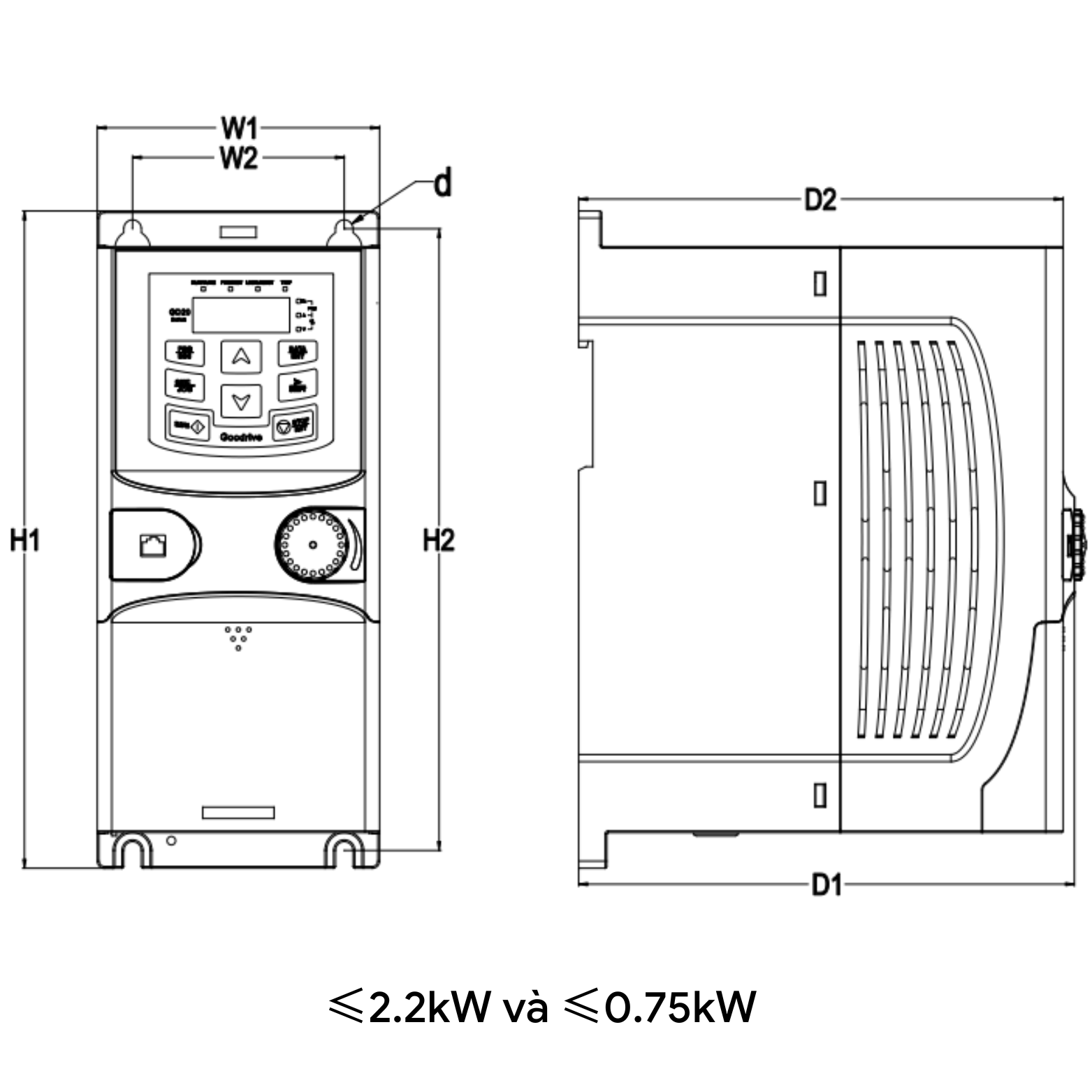

Từ 2.2kW trở xuống và 3PH 220V (≤0.75kW)
| Model | W1 | W2 | H1 | H2 | D1 | D2 | Lỗ lắp đặt | KL (kg) |
|---|---|---|---|---|---|---|---|---|
| GD20-0R4G-S2 | 80.0 | 60.0 | 160.0 | 150.0 | 123.5 | 120.3 | Ø 5 | 0.9 |
| GD20-0R7G-S2 | 80.0 | 60.0 | 160.0 | 150.0 | 123.5 | 120.3 | Ø 5 | 0.9 |
| GD20-1R5G-S2 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.2 |
| GD20-2R2G-S2 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.2 |
| GD20-0R4G-2 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.0 |
| GD20-0R7G-2 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.0 |
| GD20-0R7G-4 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.0 |
| GD20-1R5G-4 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.0 |
| GD20-2R2G-4 | 80.0 | 60.0 | 185.0 | 175.0 | 140.5 | 137.3 | Ø 5 | 1.0 |

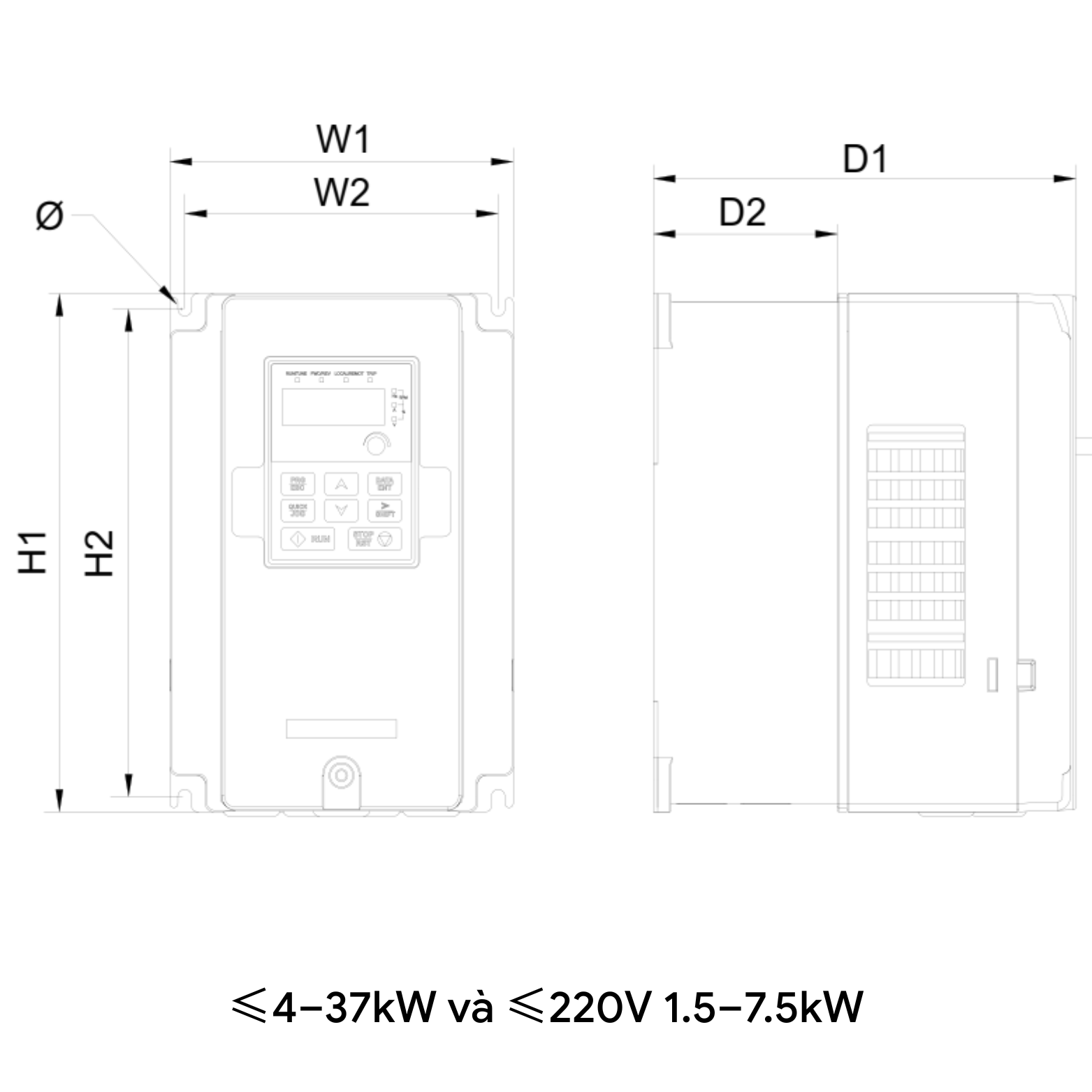

3PH 380V (4–37kW) và 3PH 220V (1.5–7.5kW)

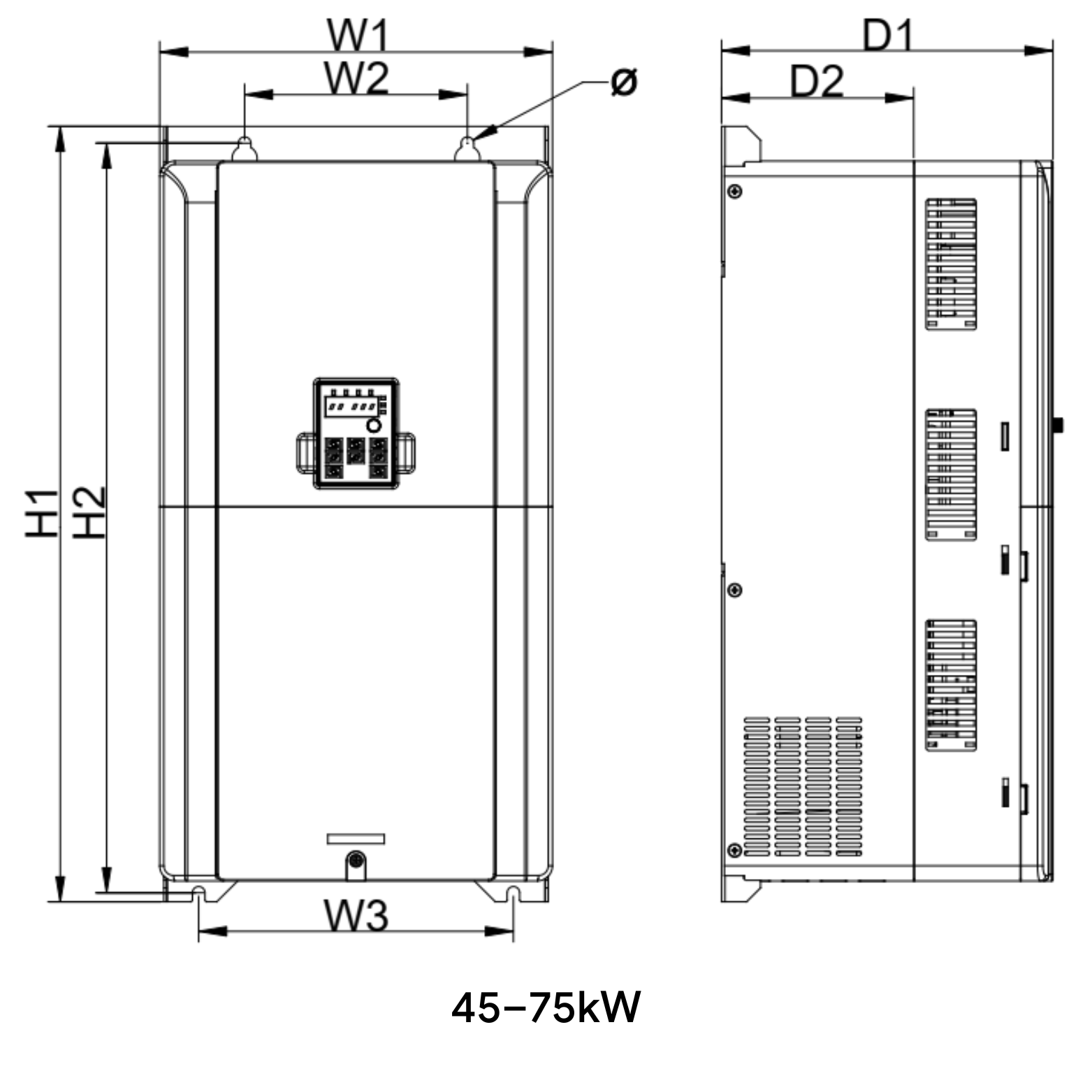

3PH 380V (45–75kW)

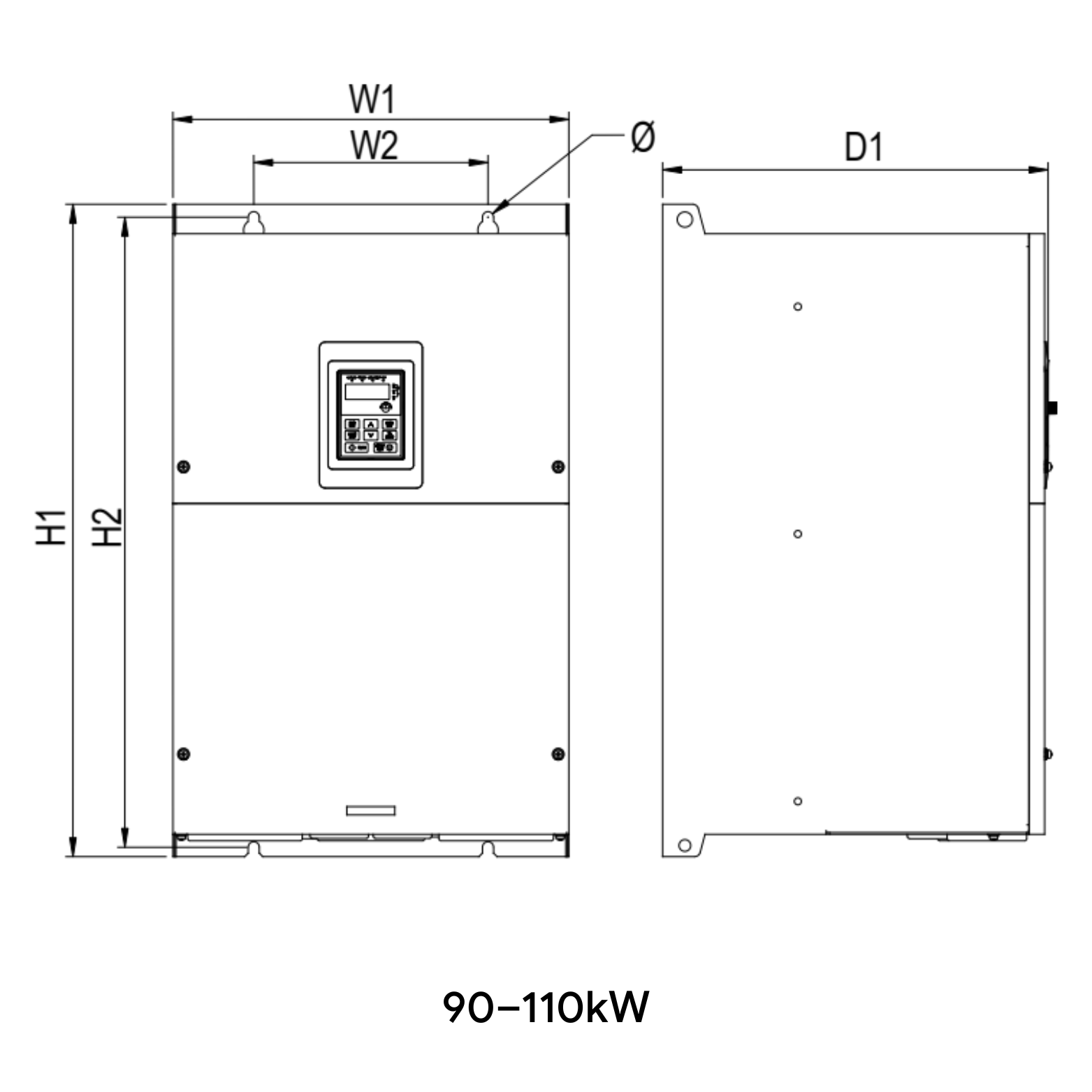

3PH 380V (90–110kW)
| Model | W1 | W2 | W3 | H1 | H2 | D1 | D2 | Lỗ lắp đặt | KL (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GD20-1R5G-2 | 146.0 | 131.0 | — | 256.0 | 243.5 | 167.0 | 84.5 | Ø 6 | 3.1 |
| GD20-2R2G-2 | 146.0 | 131.0 | — | 256.0 | 243.5 | 167.0 | 84.5 | Ø 6 | 3.1 |
| GD20-004G-2 | 146.0 | 131.0 | — | 256.0 | 243.5 | 167.0 | 84.5 | Ø 6 | 3.1 |
| GD20-5R5G-2 | 170.0 | 151.0 | — | 320.0 | 303.5 | 196.3 | 113.0 | Ø 6 | 5.58 |
| GD20-7R5G-2 | 170.0 | 151.0 | — | 320.0 | 303.5 | 196.3 | 113.0 | Ø 6 | 5.83 |
| GD20-004G-4 | 146.0 | 131.0 | — | 256.0 | 243.5 | 167.0 | 84.5 | Ø 6 | 3.1 |
| GD20-5R5G-4 | 146.0 | 131.0 | — | 256.0 | 243.5 | 167.0 | 84.5 | Ø 6 | 3.1 |
| GD20-7R5G-4 | 170.0 | 151.0 | — | 320.0 | 303.5 | 196.3 | 113.0 | Ø 6 | 5.58 |
| GD20-011G-4 | 170.0 | 151.0 | — | 320.0 | 303.5 | 196.3 | 113.0 | Ø 6 | 5.58 |
| GD20-015G-4 | 170.0 | 151.0 | — | 320.0 | 303.5 | 196.3 | 113.0 | Ø 6 | 5.83 |
| GD20-018G-4 | 200.0 | 185.0 | — | 340.6 | 328.6 | 184.3 | 104.5 | Ø 6 | 9 |
| GD20-022G-4 | 200.0 | 185.0 | — | 340.6 | 328.6 | 184.3 | 104.5 | Ø 6 | 9 |
| GD20-030G-4 | 250.0 | 230.0 | — | 400.0 | 380.0 | 202.0 | 123.5 | Ø 6 | 15.5 |
| GD20-037G-4 | 250.0 | 230.0 | — | 400.0 | 380.0 | 202.0 | 123.5 | Ø 6 | 15.5 |
| GD20-045G-4 | 282.0 | 160.0 | 226.0 | 560.0 | 542.0 | 238.0 | 138.0 | Ø 9 | 25 |
| GD20-055G-4 | 282.0 | 160.0 | 226.0 | 560.0 | 542.0 | 238.0 | 138.0 | Ø 9 | 25 |
| GD20-075G-4 | 282.0 | 160.0 | 226.0 | 560.0 | 542.0 | 238.0 | 138.0 | Ø 9 | 25 |
| GD20-090G-4 | 338.0 | 200.0 | — | 554.0 | 535.0 | 329.2 | — | Ø 9.5 | 45 |
| GD20-110G-4 | 338.0 | 200.0 | — | 554.0 | 535.0 | 329.2 | — | Ø 9.5 | 45 |
