Biến tần

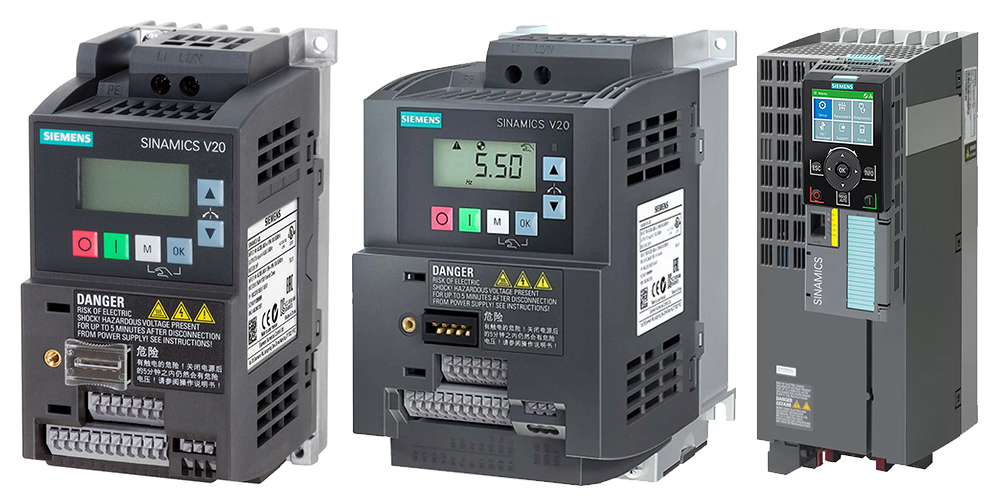

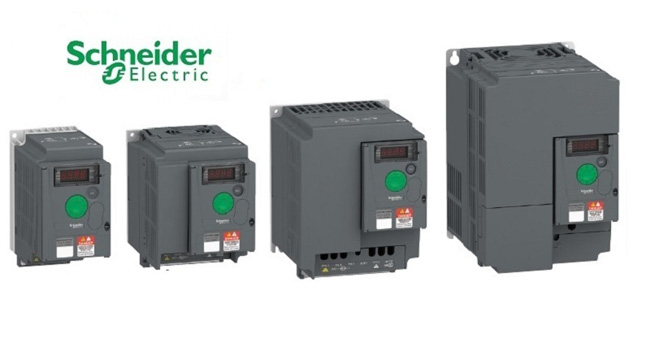

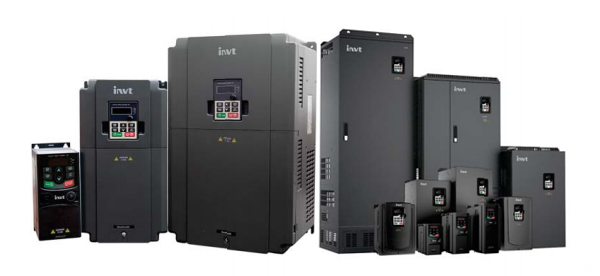

Biến tần là thiết bị điều khiển tốc độ motor AC bằng cách thay đổi tần số và điện áp cấp cho motor. Trong điện công nghiệp, biến tần thường dùng cho bơm, quạt, băng tải, máy khuấy, máy nén, cẩu trục và các máy cần thay đổi tốc độ.
1. Vai trò chính
| Vai trò | Ý nghĩa thực tế |
|---|---|
| Điều chỉnh tốc độ motor | Cho motor chạy nhanh/chậm theo yêu cầu công nghệ |
| Khởi động mềm | Giảm dòng khởi động, giảm sốc cơ khí so với khởi động trực tiếp |
| Tiết kiệm điện | Hiệu quả nhất với tải bơm/quạt khi giảm tốc độ |
| Bảo vệ motor | Có bảo vệ quá dòng, quá áp, thấp áp, mất pha, quá tải tùy dòng sản phẩm |
| Tự động hóa | Nhận lệnh từ nút nhấn, cảm biến, PLC, truyền thông hoặc tín hiệu analog |
2. Nguyên lý hoạt động
Biến tần không đơn giản là "giảm điện" cho motor. Thiết bị này biến đổi nguồn AC đầu vào thành DC, sau đó nghịch lưu lại thành AC có tần số và điện áp thay đổi được. Nhờ thay đổi tần số, tốc độ motor thay đổi theo.
Cấu trúc công suất cơ bản
| Khối | Vai trò | Ghi chú |
|---|---|---|
| Chỉnh lưu | Biến đổi AC đầu vào thành DC | Thường dùng diode hoặc thyristor tùy dòng biến tần |
| DC bus | Tích năng lượng trung gian | Gồm tụ DC bus, mạch nạp, mạch đo áp DC |
| Nghịch lưu | Biến đổi DC thành AC 3 pha U/V/W | Thường dùng IGBT đóng cắt tốc độ cao |
| Điều khiển | Tính toán tần số, điện áp, bảo vệ và I/O | Nhận lệnh từ keypad, terminal, analog, PLC hoặc truyền thông |
Nguồn AC -> Chỉnh lưu -> DC bus -> IGBT nghịch lưu -> Motor 3 pha
Vì sao đổi tần số thì đổi tốc độ?
Tốc độ đồng bộ của motor AC phụ thuộc vào tần số nguồn và số cực motor:
n = 120 x f / p
| Ký hiệu | Ý nghĩa |
|---|---|
| n | Tốc độ đồng bộ, đơn vị rpm |
| f | Tần số nguồn, đơn vị Hz |
| p | Số cực motor |
Ví dụ motor 4 cực chạy ở 50Hz có tốc độ đồng bộ khoảng 1500 rpm. Khi biến tần giảm xuống 25Hz, tốc độ đồng bộ còn khoảng 750 rpm. Tốc độ thực tế của motor sẽ thấp hơn một chút do có độ trượt.
Quan hệ V/f
Với motor không đồng bộ thông thường, khi giảm tần số cần giảm điện áp theo tỷ lệ tương ứng để giữ từ thông motor gần ổn định. Đây là nguyên lý điều khiển V/f.
| Tần số | Điện áp định mức 380V/50Hz | Ý nghĩa |
|---|---|---|
| 50Hz | 380V | Vùng tốc độ định mức |
| 25Hz | Khoảng 190V | Giữ tỷ lệ V/f gần ổn định |
| 10Hz | Khoảng 76V | Có thể cần bù mô-men nếu tải nặng |
Nếu điện áp quá cao so với tần số, motor dễ bão hòa từ, nóng và tăng dòng. Nếu điện áp quá thấp, motor thiếu mô-men, dễ ì hoặc báo quá dòng khi tải nặng.
PWM là gì?
Biến tần tạo điện áp đầu ra bằng phương pháp PWM (Pulse Width Modulation). IGBT đóng cắt rất nhanh để tạo ra chuỗi xung điện áp; motor có tính cảm nên dòng motor gần dạng sin hơn điện áp xung. Vì vậy khi đo đầu ra biến tần bằng đồng hồ thường, giá trị có thể không chính xác nếu đồng hồ không hỗ trợ đo dạng sóng PWM.
Các chế độ điều khiển thường gặp
| Chế độ | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| V/f | Dễ cài, ổn định, ít yêu cầu thông số motor | Bơm, quạt, băng tải nhẹ, máy đơn giản |
| Vector vòng hở | Điều khiển mô-men tốt hơn V/f, không cần encoder | Băng tải, máy khuấy, tải cần mô-men tốt ở tốc độ thấp |
| Vector vòng kín | Có phản hồi encoder, độ chính xác tốc độ/mô-men cao | Cẩu trục, nâng hạ, máy yêu cầu điều khiển chặt |
| Torque control | Điều khiển theo mô-men thay vì chỉ theo tốc độ | Cuốn/xả, lực căng, một số máy chuyên dụng |
Vùng mô-men và vùng công suất
Từ 0 đến tần số định mức, biến tần thường làm việc trong vùng mô-men gần như không đổi. Trên tần số định mức, điện áp không tăng thêm được nên từ thông giảm, motor bước sang vùng công suất gần như không đổi và mô-men giảm dần.
| Vùng chạy | Đặc điểm | Lưu ý |
|---|---|---|
| Dưới tần số định mức | Mô-men tốt nếu cài đúng V/f hoặc vector | Chạy tốc độ thấp lâu cần kiểm tra làm mát motor |
| Tại tần số định mức | Motor đạt tốc độ và điện áp định mức | Vùng làm việc phổ biến nhất |
| Trên tần số định mức | Tăng tốc độ nhưng giảm mô-men | Không phải motor/tải nào cũng cho phép chạy quá tốc |
Tăng tốc, giảm tốc và năng lượng tái sinh
Khi tăng tốc, biến tần cấp năng lượng để motor kéo tải lên tốc độ đặt. Khi giảm tốc nhanh, tải có quán tính sẽ kéo ngược motor, biến motor thành máy phát và đẩy năng lượng về DC bus. Nếu năng lượng này làm điện áp DC bus tăng quá cao, biến tần sẽ báo lỗi quá áp.
| Cách xử lý | Khi dùng |
|---|---|
| Tăng thời gian giảm tốc | Tải quán tính vừa, không yêu cầu dừng nhanh |
| Dùng điện trở xả | Cần dừng nhanh, tải quán tính lớn, nâng hạ |
| Dùng bộ hãm tái sinh | Hệ công suất lớn, cần trả năng lượng về lưới |
| Dùng phanh cơ | Giữ tải đứng yên, đặc biệt với nâng hạ |
3. Thông số cần biết khi chọn biến tần
| Thông số | Cần hỏi khách | Lưu ý |
|---|---|---|
| Công suất motor | Motor bao nhiêu kW/HP? | Không chỉ chọn theo kW, nên kiểm tra thêm dòng nameplate |
| Điện áp motor | 1 pha 220V, 3 pha 220V hay 3 pha 380V? | Biến tần đầu ra phải phù hợp điện áp motor |
| Nguồn cấp vào | Nguồn vào 1 pha hay 3 pha? | Biến tần 1 pha 220V thường ra 3 pha 220V, không ra 3 pha 380V nếu không có dòng chuyên dụng |
| Loại tải | Bơm/quạt hay tải nặng? | Tải nặng như băng tải, máy nghiền, cẩu trục cần chọn dòng chịu tải cao hơn |
| Dòng định mức motor | Dòng A trên nameplate | Đây là thông số quan trọng nhất khi chọn đúng cỡ |
| Yêu cầu điều khiển | Chạy tay, nút nhấn, chiết áp, PLC, PID, truyền thông? | Quyết định số lượng I/O và chức năng cần dùng |
| Môi trường lắp | Trong tủ, ngoài trời, bụi, nóng, ẩm? | Cần kiểm tra IP, tản nhiệt, khoảng hở và derating |
4. Phân biệt tải nhẹ và tải nặng
| Loại tải | Ví dụ | Cách chọn thường dùng |
|---|---|---|
| Tải nhẹ | Bơm ly tâm, quạt, HVAC | Chọn theo dòng motor, có thể dùng chế độ tải P/normal duty nếu hãng hỗ trợ |
| Tải thường | Băng tải nhẹ, máy khuấy nhẹ | Chọn đúng dòng motor và kiểm tra mô-men khởi động |
| Tải nặng | Máy nghiền, máy ép, cẩu trục, băng tải nặng | Chọn theo heavy duty, có thể phải tăng công suất hoặc dùng điện trở xả |
5. Ngõ vào, ngõ ra thường gặp
| Ký hiệu thường gặp | Chức năng |
|---|---|
| DI/S1/S2... | Ngõ vào số: chạy thuận, chạy nghịch, reset lỗi, chọn cấp tốc độ |
| AI/AVI/ACI | Ngõ vào analog: đặt tốc độ bằng 0-10V hoặc 4-20mA |
| AO | Ngõ ra analog: xuất tần số, dòng, tốc độ |
| RO/Relay output | Ngõ ra relay: báo chạy, báo lỗi, đạt tần số |
| RS485 | Truyền thông Modbus RTU với PLC/HMI |
| U/V/W | Đầu ra cấp cho motor |
| P/+ , PB , N/- | Cổng DC bus/điện trở xả tùy model |
6. Cách hỏi nhanh khi tư vấn
Biến tần dùng cho motor bao nhiêu kW, điện áp motor là 220V hay 380V?
Nguồn cấp tại chỗ là 1 pha hay 3 pha?
Tải là bơm/quạt, băng tải, máy khuấy hay tải nặng?
Cần điều khiển bằng keypad, công tắc ngoài, chiết áp, PLC hay truyền thông?
Motor có cần chạy tốc độ thấp lâu, dừng nhanh, đảo chiều hoặc điều khiển PID không?
7. Lỗi chọn biến tần thường gặp
| Lỗi | Hậu quả | Cách tránh |
|---|---|---|
| Chọn theo kW nhưng bỏ qua dòng motor | Biến tần báo quá dòng hoặc nhanh hỏng | Luôn kiểm tra dòng nameplate |
| Dùng biến tần 1 pha 220V cho motor 3 pha 380V | Motor không đúng điện áp, không đạt công suất | Kiểm tra điện áp motor trước khi chọn |
| Không phân biệt tải bơm/quạt và tải nặng | Thiếu mô-men, quá tải khi khởi động | Hỏi rõ ứng dụng và chế độ làm việc |
| Không dùng điện trở xả khi cần dừng nhanh | Báo lỗi quá áp DC bus | Hỏi thời gian dừng, quán tính tải và tần suất dừng |
| Lắp tủ quá kín, không tản nhiệt | Biến tần quá nhiệt, giảm tuổi thọ | Chừa khoảng hở, dùng quạt/lọc gió khi cần |
| Đấu contactor ở đầu ra biến tần để đóng cắt thường xuyên | Dễ lỗi hoặc hỏng biến tần | Điều khiển chạy/dừng bằng lệnh điều khiển của biến tần |
8. Nguyên tắc an toàn
- Không thao tác đấu dây khi biến tần còn điện hoặc đèn DC bus chưa tắt.
- Không đấu nguồn lưới vào ngõ ra U/V/W.
- Không dùng megger đo cách điện khi biến tần còn nối với motor nếu chưa tháo dây theo hướng dẫn hãng.
- Dây motor dài, môi trường nhiễu hoặc hệ thống có PLC/cảm biến nên kiểm tra yêu cầu lọc nhiễu, nối đất và cáp chống nhiễu.
- Thông số bảo vệ motor trong biến tần cần cài theo nameplate motor, không để mặc định nếu hệ thống quan trọng.
