Đấu dây
Mạch động lực

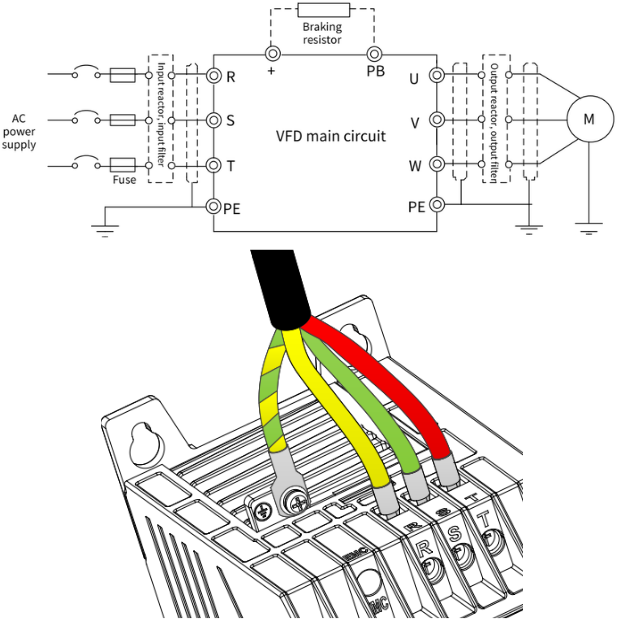

Sơ đồ
| Terminal | Chức năng |
|---|---|
| R, S/L, T/N | Cực đầu vào nguồn AC 3 pha, kết nối với lưới điện. |
| U, V, W | Cực đầu ra AC 3 pha, kết nối với động cơ. |
| PB, (+) | Kết nối điện trở hãm. |
| (+), (-) | Bus DC: dùng để ghép chung DC bus hoặc kết nối với nguồn DC bên ngoài. |
| PE | Cực nối đất an toàn. |
Cỡ dây
| Nguồn cấp | Công suất (kW) | Cáp R,S,T,U,V,W PB,(+),(-) | Mô-men siết (N·m) |
|---|---|---|---|
| AC 1PH 200–240V | 0.4 | 15AWG / 1.5mm² | 0.8 |
| 0.75 | 15 / 1.5 | 0.8 | |
| 1.5 | 13 / 2.5 | 0.8 | |
| 2.2 | 11 / 4 | 0.8 | |
| AC 3PH 200–240V | 0.4 | 15 / 1.5 | 0.8 |
| 0.75 | 15 / 1.5 | 0.8 | |
| 1.5 | 15 / 1.5 | 0.8 | |
| 2.2 | 13 / 2.5 | 0.8 | |
| 4 | 11 / 4 | 1.2 | |
| 5.5 | 11 / 4 | 1.2 | |
| 7.5 | 9 / 6 | 2 | |
| 11 | 7 / 10 | 2 | |
| 15 | 5 / 16 | 2 | |
| AC 3PH 380–480V | 0.75 | 15 / 1.5 | 0.8 |
| 1.5 | 15 / 1.5 | 0.8 | |
| 2.2 | 15 / 1.5 | 0.8 | |
| 3 | 13 / 2.5 | 0.8 | |
| 4 | 13 / 2.5 | 0.8 | |
| 5.5 | 11 / 4 | 1.2 | |
| 7.5 | 9 / 6 | 1.2 | |
| 11 | 7 / 10 | 2 | |
| 15 | 7 / 10 | 2 | |
| 18.5 | 5 / 16 | 2 | |
| 22 | 5 / 16 | 2 |
Lưu ý
- Kích thước cáp được khuyến nghị theo điều kiện vận hành tiêu chuẩn của biến tần.
- Khi sử dụng cáp dài, môi trường nhiệt độ cao hoặc tải nặng liên tục, cần xem xét tăng tiết diện dây dẫn.
- Đảm bảo siết đúng mô-men xoắn để tránh phát nhiệt tại đầu nối.
- Dây tiếp địa PE cần được đấu nối đúng tiêu chuẩn an toàn điện.
Mạch điều khiển

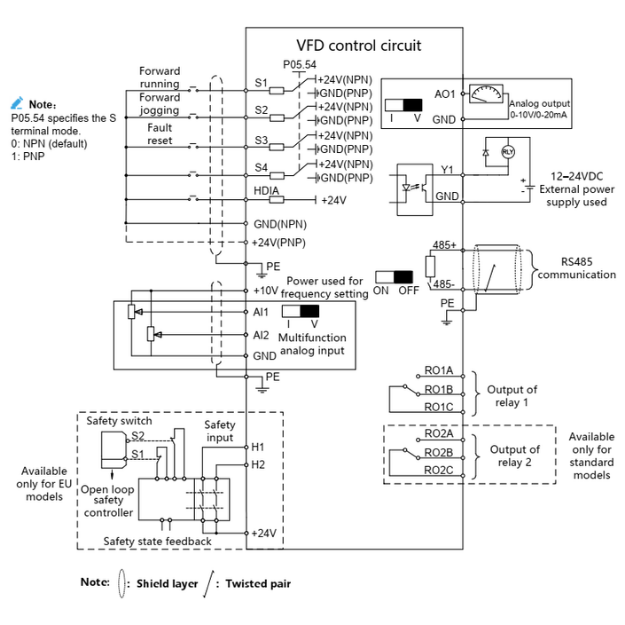

Sơ đồ
| Terminal | Chức năng |
|---|---|
| +10V | Nguồn cấp +10V |
| AI1 | Ngõ vào analog. Dải tín hiệu: 0–10V / 0–20mA. Chuyển đổi qua công tắc DIP. |
| AI2 | Ngõ vào analog. Dải tín hiệu: 0–10V. |
| AO1 | Ngõ ra analog. Dải tín hiệu: 0–10V / 0–20mA. Chuyển đổi qua công tắc DIP. |
| RO1A | Ngõ ra relay 1 - tiếp điểm thường mở (NO). |
| RO1B | Ngõ ra relay 1 - tiếp điểm thường đóng (NC). |
| RO1C | Chân chung relay 1 (COM). |
| RO2A | Ngõ ra relay 2 - tiếp điểm thường mở (NO). |
| RO2B | Ngõ ra relay 2 - tiếp điểm thường đóng (NC). |
| RO2C | Chân chung relay 2 (COM). |
| RO1/RO2 | Khả năng chịu tải tiếp điểm: 3A/AC 250V, 1A/DC 30V. |
| GND | Mass nguồn / điểm tham chiếu tín hiệu. |
| Y1 | Ngõ ra transistor. Khả năng tải: 50mA/30V. Dải tần số đầu ra: 0–1kHz. |
| 485+ | Cổng truyền thông vi sai RS485 (+). Sử dụng cáp xoắn đôi có chống nhiễu (shielded twisted pair). Có thể bật/tắt điện trở đầu cuối 120Ω thông qua công tắc DIP. |
| 485- | Cổng truyền thông vi sai RS485 (-). |
| +24V | Nguồn 24VDC do biến tần cung cấp. Dòng cấp tối đa: 100mA. |
| S1–S4 | Ngõ vào digital lập trình được. Có thể cài đặt chức năng thông qua tham số. |
| S1–S4 (mức tín hiệu) | Mức ON: 11–30VDC. Mức OFF: 0–3VDC. Tần số đầu vào tối đa: 1kHz. |
| HDIA | Kênh dùng cho: - Ngõ vào xung tốc độ cao. - Hoặc ngõ vào digital. Tần số tối đa: 50kHz. Duty cycle: 30%–70%. |
| H1 | Ngõ vào chức năng an toàn STO (Safe Torque Off). Đầu vào STO dự phòng, kết nối với tiếp điểm NC bên ngoài. |
| H2 | Ngõ vào chức năng an toàn STO (Safe Torque Off). Kết hợp với H1 tạo mạch STO hai kênh. |
Chi tiết chức năng STO (Safe Torque Off)
Nguyên lý hoạt động
-
H1 và H2 là hai ngõ vào an toàn độc lập.
-
Kết nối với tiếp điểm NC (Normally Closed) của thiết bị bảo vệ bên ngoài:
- Nút dừng khẩn cấp (Emergency Stop).
- Công tắc cửa an toàn.
- Rơ le an toàn.
-
Khi tiếp điểm mở:
H1/H2 mất tín hiệu +24VSTO kích hoạtBiến tần ngừng phát xung điều khiển IGBTĐộng cơ mất moment
Lưu ý sử dụng STO
- Khi xuất xưởng:
- H1 và H2 được nối tắt với +24V bằng jumper.
- Khi sử dụng chức năng STO:
- Phải tháo jumper.
- Đấu dây tín hiệu STO riêng biệt.
- Dây tín hiệu STO:
- Nên sử dụng dây chống nhiễu.
- Chiều dài tối đa: 25m.

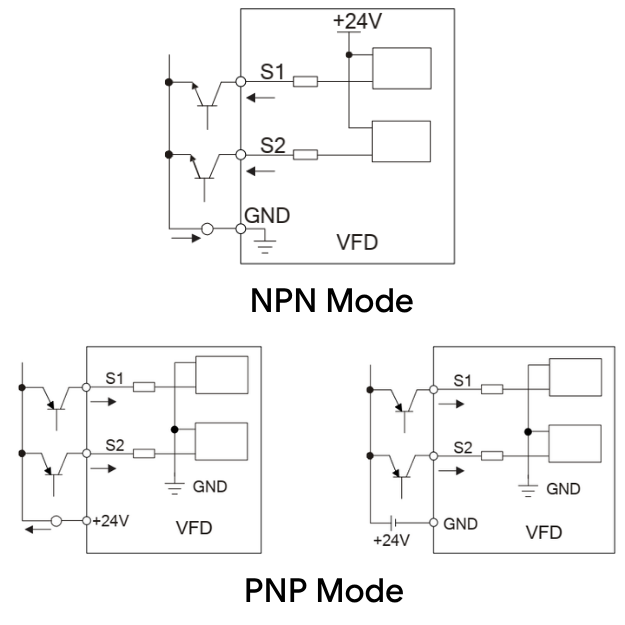

Tùy chọn NPN / PNP và nguồn cấp
-
Biến tần hỗ trợ cả hai kiểu đấu dây:
- NPN (Sinking - cực âm chung)
- PNP (Sourcing - cực dương chung)
-
Mặc định, biến tần được sử dụng ở chế độ đấu dây: NPN (Sinking).
-
Nếu cần sử dụng kiểu đấu dây PNP (Sourcing), hãy cài đặt tham số:
P05.54=1
