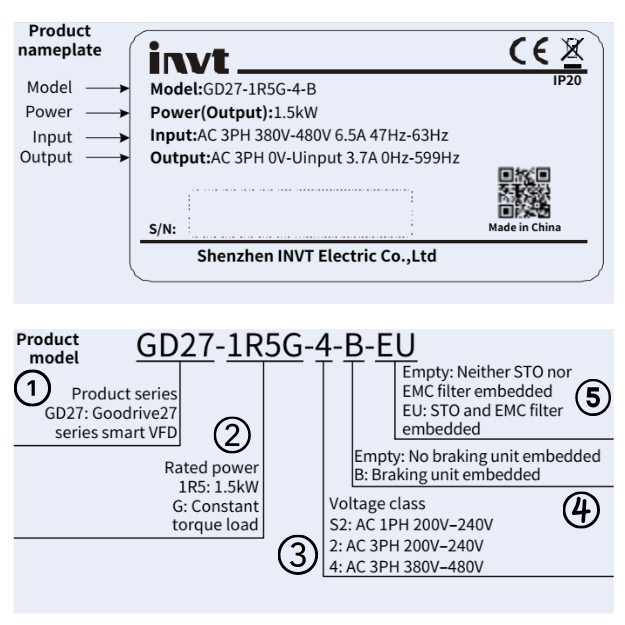

Mã sản phẩm
Mã model của biến tần chứa đầy đủ thông tin về sản phẩm.
Có thể tìm thấy mã này trên tem chính (nameplate) hoặc tem rút gọn của biến tần.
Ý nghĩa các thành phần
| Ký hiệu | Mô tả | Nội dung chi tiết |
|---|---|---|
| (1) | Dòng sản phẩm | GD27: Goodrive27 smart VFD |
| (2) | Công suất định mức | 1R5: 1.5kW G: Tải mô-men không đổi |
| (3) | Cấp điện áp | S2: AC 1PH 200-240V 2: AC 3PH 200-240V 4: AC 3PH 380-480V |
| (4) | Bộ hãm | Trống: Không có B: Tích hợp sẵn |
| (5) | Thị trường | Trống: Không có bộ lọc STO và EMC EU: Tích hợp sẵn bộ lọc STO và EMC |
Ví dụ
GD27-1R5G-4-B-EU
- GD27 → Dòng biến tần Goodrive27
- Tải nặng G → Công suất 1.5kW
- 4 → Điện áp cấp 3 pha 380VAC
- B → Tích hợp sẵn braking unit.
- EU → Tích hợp sẵn bộ lọc STO và EMC.
Bảng mã sản phẩm GD27
AC 1 Pha 200–240VAC
| Model | Công suất (kW) | Dòng vào (A) | Dòng ra (A) |
|---|---|---|---|
| GD27-0R4G-S2-B-XX | 0.4 | 6.5 | 2.5 |
| GD27-0R7G-S2-B-XX | 0.75 | 11 | 4.2 |
| GD27-1R5G-S2-B-XX | 1.5 | 18 | 7.5 |
| GD27-2R2G-S2-B-XX | 2.2 | 24.3 | 10 |
AC 3 Pha 200–240VAC
| Model | Công suất (kW) | Dòng vào (A) | Dòng ra (A) |
|---|---|---|---|
| GD27-0R4G-2-B-EU | 0.4 | 3.6 | 2.5 |
| GD27-0R7G-2-B-EU | 0.75 | 7 | 4.2 |
| GD27-1R5G-2-B-EU | 1.5 | 11.6 | 7.5 |
| GD27-2R2G-2-B-EU | 2.2 | 16 | 10 |
| GD27-004G-2-B-EU | 4 | 22.3 | 16 |
| GD27-5R5G-2-B-EU | 5.5 | 25 | 20 |
| GD27-7R5G-2-B-EU | 7.5 | 33 | 30 |
| GD27-011G-2-B-EU | 11 | 44 | 42 |
| GD27-015G-2-B-EU | 15 | 60 | 55 |
AC 3 Pha 380–480VAC
| Model | Công suất (kW) | Dòng vào (A) | Dòng ra (A) |
|---|---|---|---|
| GD27-0R7G-4-B-XX | 0.75 | 4.5 | 2.5 |
| GD27-1R5G-4-B-XX | 1.5 | 6.5 | 3.7 |
| GD27-2R2G-4-B-XX | 2.2 | 8.8 | 5.5 |
| GD27-003G-4-B-XX | 3 | 12.2 | 7.5 |
| GD27-004G-4-B-XX | 4 | 15.6 | 9.5 |
| GD27-5R5G-4-B-XX | 5.5 | 22.3 | 14 |
| GD27-7R5G-4-B-XX | 7.5 | 28.7 | 18.5 |
| GD27-011G-4-B-XX | 11 | 36 | 25 |
| GD27-015G-4-B-XX | 15 | 46 | 32 |
| GD27-018G-4-B-XX | 18.5 | 57 | 38 |
| GD27-022G-4-B-XX | 22 | 62 | 45 |
Ghi chú:
- -XX có thể để trống hoặc thay bằng hậu tố -EU.
- Dòng điện đầu vào của biến tần được đo trong điều kiện:
- Điện áp nguồn 220V (đối với dòng 200–240VAC) hoặc 380V (đối với dòng 380–480VAC).
- Không sử dụng cuộn kháng đầu vào (Input Reactor).
