4. Man/Auto Biến tần

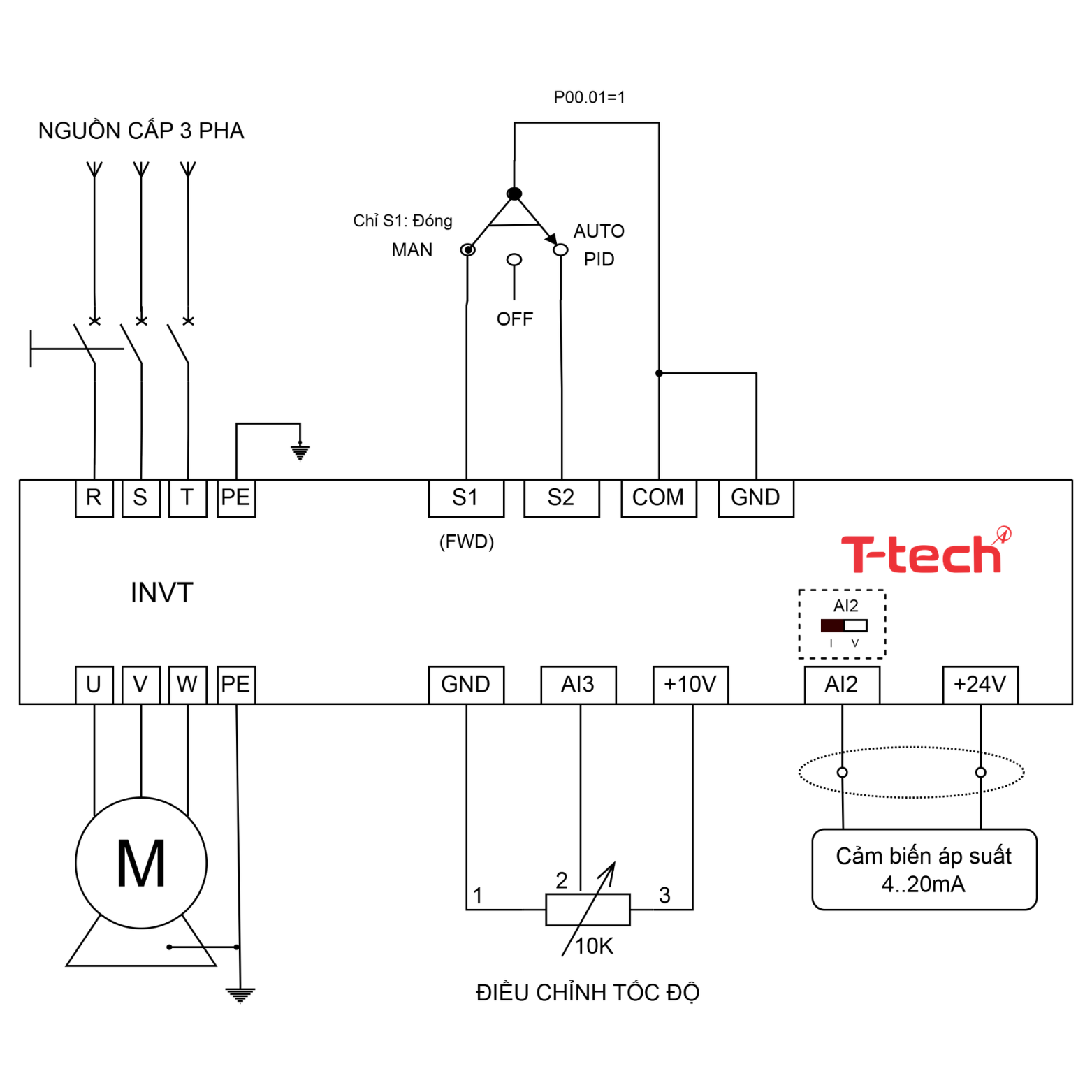

Điều khiển biến tần ở 2 chế độ MAN và AUTO.

Chạy, dừng bằng CÔNG TẮC.
Biến tần hoạt động ở 2 chế độ: MAN/AUTO
- MAN: Sử dụng biến trở để điều chỉnh tốc độ.
- AUTO: Tự động điều chỉnh tần số qua PID.
Model áp dụng: Tất cả

Tên thiết bị	YCKT	Số lượng	ĐVT	Ghi chú
Công tắc 3 vị trí	2NO	1	Cái
Biến trở	10kΩ	1	Cái
Cảm biến analog	0-10V/4..20mA	1	Cái	Nhiệt độ / Áp suất

Thông số	Giá trị	Đơn vị	Diễn giải
P00.18	1		Reset cài đặt về mặc định
P02			Nhóm thông số Motor
P02.01	...	kW	Công suất định mức
P02.02	...	Hz	Tần số định mức
P02.03	...	RPM	Tốc độ định mức
P02.04	...	V	Điện áp định mức
P02.05	...	A	Dòng điện định mức
P00			Nhóm thông số cơ bản
P00.01	1		Lệnh RUN/STOP: Terminal
P00.03	50	Hz	Tần số hoạt động tối đa
P00.04	50	Hz	Giới hạn trên của tần số hoạt động
P00.05	0	Hz	Giới hạn dưới của tần số hoạt động
P00.06	3		Nguồn chỉnh tần số kênh A: AI3
P00.07	7		Nguồn chỉnh tần số Kênh B: PID --> P09
P00.11	10	s	Thời gian tăng tốc
P00.12	10	s	Thời gian giảm tốc
P05			Nhóm Input Terminals
P05.01	1		S1: Chạy thuận
P05.02	13		S2: Chuyển đổi giữa kênh A và kênh B
P05.37	2	V	Giới hạn dưới của AI2
P05.42	0	V	Giới hạn dưới của AI3
P05.43	0	%	Giá trị tương ứng với P05.42
P09			Nhóm PID
P09.00	0		Nguồn đặt PID --> 0: P09.01
P09.01	20	%	Giá trị đặt Theo dải của đầu vào, ví dụ 0-10bar thì 100% tương ứng là 10 bar Muốn áp suất đặt là 2bar thì cần nhập 20%
P09.02	1		Nguồn feedback của PID 0: AI1 1: AI2 2: AI3
P09.03	0		Chiều tác động của PID 0: (+) Làm nóng. 1: (-) Làm mát.
P09.04	1		Hệ số Kp
P09.05	0.1	Giây	Hệ số Ti
P09.06	0.0	Giây	Hệ số Td

Giám sát các tín hiệu

Thông số	Đơn vị	Diễn giải
P17		Nhóm thông số giám sát
P17.23	%	Giá trị PID đặt Range: -100 ~ 100%
P17.24	%	Giá trị PID phản hồi Range: -100 ~ 100%
