6. Điều khiển cẩu trục

Điều khiển motor dầm biên, rùa và nâng hạ trong hệ cẩu trục.

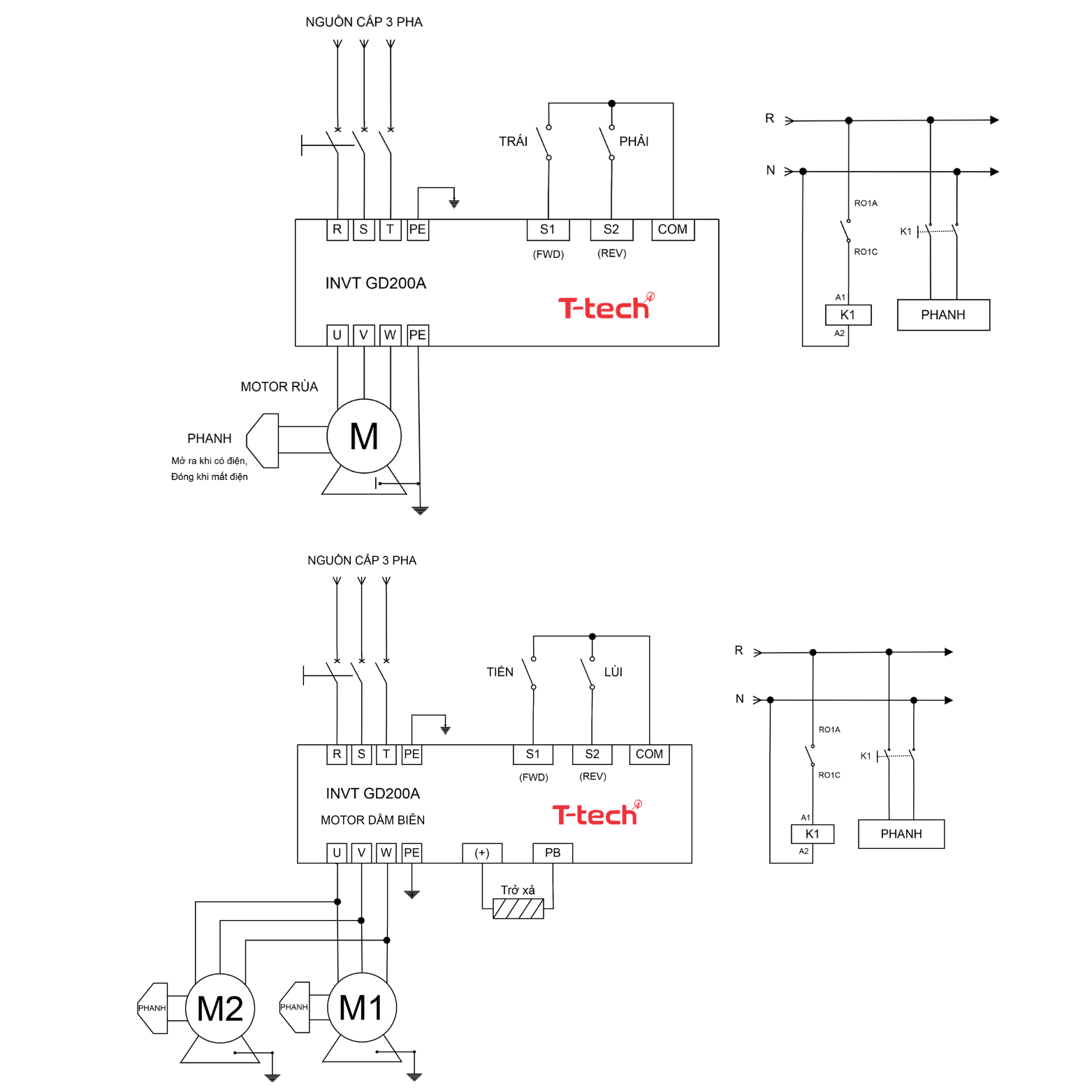

Cẩu trục gồm có:
- 02 motor dầm biên (tiến - lùi).
- 01 motor rùa (trái - phải).
- 01 motor nâng hạ (lên - xuống).
Mỗi motor thường kèm theo nam châm điện để phanh khi không hoạt động (khi mất điện).
Chạy, dừng bằng CÔNG TẮC.
Điều chỉnh tốc độ bằng KEYPAD.
Model áp dụng: Tất cả

Tên thiết bị	YCKT	Số lượng	ĐVT	Ghi chú
Công tắc 2 vị trí	1NO	2	Cái
Điện trở xả		1	Cái	Lựa chọn giá trị và công suất phù hợp

Thông số	Giá trị	Đơn vị	Diễn giải
P00.18	1		Reset cài đặt về mặc định
P02			Nhóm thông số Motor
P02.01	...	kW	Công suất định mức
P02.02	...	Hz	Tần số định mức
P02.03	...	RPM	Tốc độ định mức
P02.04	...	V	Điện áp định mức
P02.05	...	A	Dòng điện định mức
P00			Nhóm thông số cơ bản
P00.01	1		Lệnh RUN/STOP: Terminal
P00.03	50	Hz	Tần số hoạt động tối đa
P00.04	50	Hz	Giới hạn trên của tần số hoạt động
P00.05	0	Hz	Giới hạn dưới của tần số hoạt động
P00.06	1		Nguồn chỉnh tần số: Biến trở Keypad
P00.11	10	s	Thời gian tăng tốc
P00.12	10	s	Thời gian giảm tốc
P04			Nhóm Điều khiển V/F
P04.01	1	%	Bù lực khi tần số thấp
P05			Nhóm Input Terminals
P05.01	1		S1: Chạy thuận
P05.02	2		S2: Chạy nghịch
P06			Nhóm Output Terminals
P06.03	6		RO1: Tần số FDT1 --> Cài đặt tại P08.32
P08			Nhóm Chức năng nâng cao
P08.32	3	Hz	Mức tần số cho FDT1
P08.33	0	%	Dung sai của P08.32
P08.37	1		Kích hoạt bộ xả DBU
P08.38	690	V	Ngưỡng điện áp xả
