7. Điều khiển máy giặt

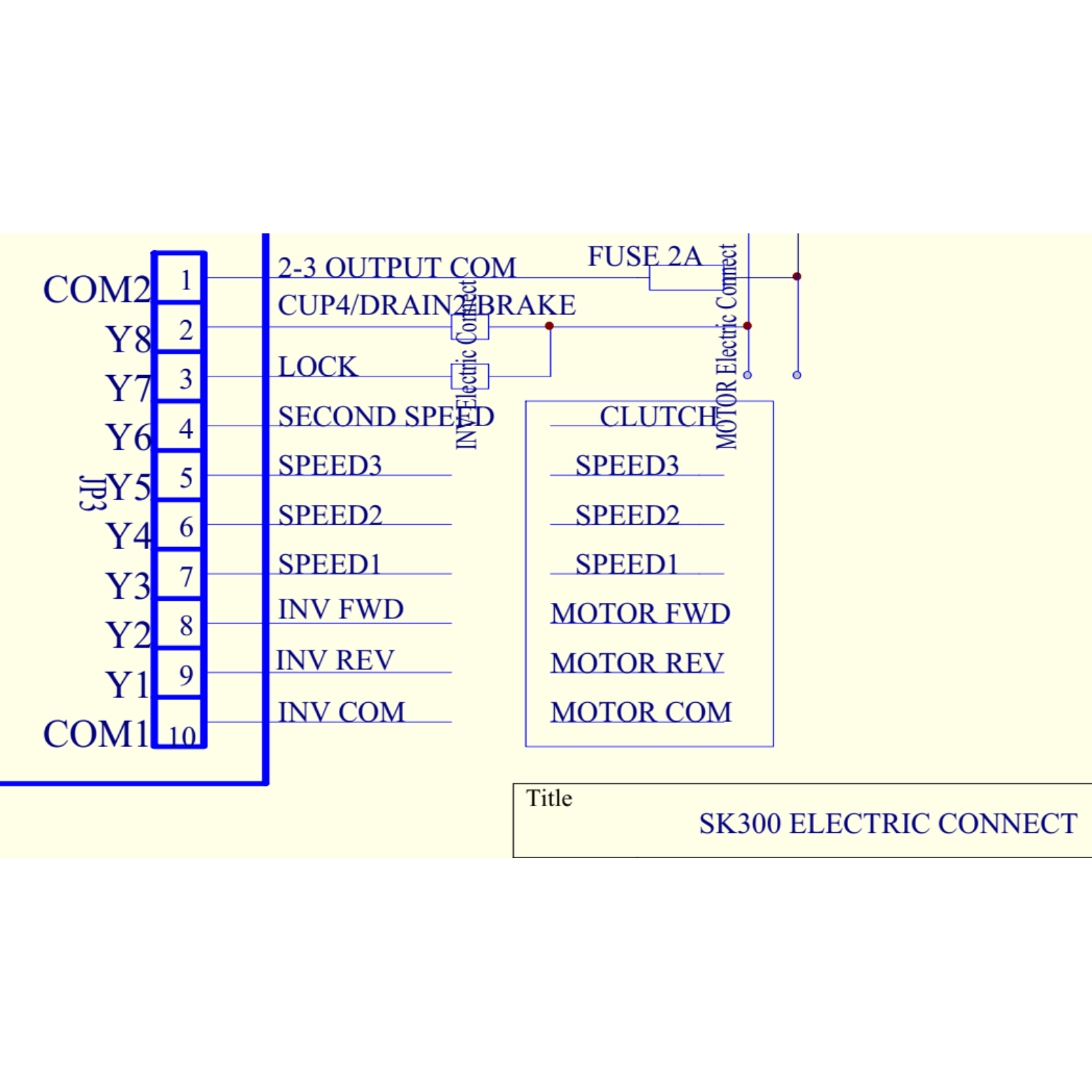

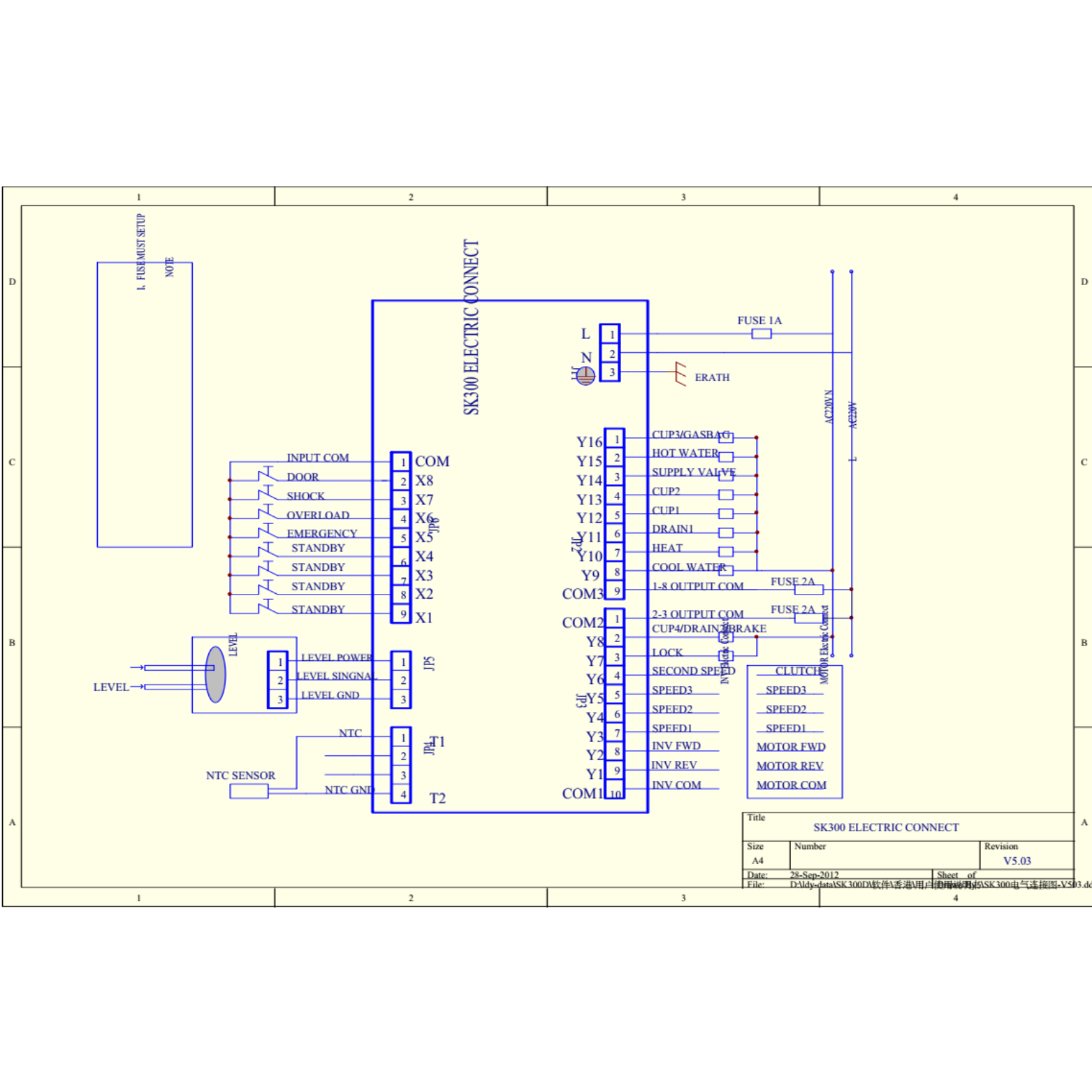

Điều khiển motor máy giặt công nghiệp với bo mạch SK-300.

Tên thiết bị	YCKT	Số lượng	ĐVT	Ghi chú
Bo mạch SK-300		1	Cái
Điện trở xả		1	Cái	Lựa chọn giá trị và công suất phù hợp

Thông số	Giá trị	Đơn vị	Diễn giải
P00.18	1		Reset cài đặt về mặc định
P02			Nhóm thông số Motor
P02.01	...	kW	Công suất định mức
P02.02	...	Hz	Tần số định mức
P02.03	...	RPM	Tốc độ định mức
P02.04	...	V	Điện áp định mức
P02.05	...	A	Dòng điện định mức
P00			Nhóm thông số cơ bản
P00.01	1		Lệnh RUN/STOP: Terminal
P00.03	100	Hz	Tần số hoạt động tối đa
P00.04	100	Hz	Giới hạn trên của tần số hoạt động
P00.05	0	Hz	Giới hạn dưới của tần số hoạt động
P00.06	6		Nguồn chỉnh tần số: Đa cấp tốc độ
P00.11	10	s	Thời gian tăng tốc
P00.12	10	s	Thời gian giảm tốc
P04			Nhóm Điều khiển V/F
P04.01	1	%	Bù lực khi tần số thấp
P06			Nhóm Output Terminals
P06.03	1		RO1: Running
P06.04	5		RO2: Lỗi biến tần
P08			Nhóm Chức năng nâng cao
P08.37	1		Kích hoạt bộ xả DBU
P08.38	680	V	Ngưỡng điện áp xả

Thông số	Giá trị	Đơn vị	Diễn giải
P05			Nhóm Input Terminals
P05.01	1		S1: Chạy thuận
P05.02	2		S2: Chạy nghịch
P05.03	16		S3: Terminal 1 đa cấp tốc độ
P05.04	17		S4: Terminal 2 đa cấp tốc độ
P05.05	18		S5: Terminal 3 đa cấp tốc độ
P10			Nhóm Đa cấp tốc độ và PLC
P10.02	11	%	Tốc độ 1 ở Step 0
P10.04	20	%	Tốc độ 2 ở Step 1 (`S1` + `S3`)
P10.08	50	%	Tốc độ 3 ở Step 3 (`S1` + `S3` + `S4`)
P10.16	100	%	Tốc độ 4 ở Step 7 (`S1` + `S3` + `S4` + `S5`)

Thông số	Giá trị	Đơn vị	Diễn giải
P05			Nhóm Input Terminals
P05.01	1		S1: Chạy thuận
P05.02	2		S2: Chạy nghịch
P05.03	16		S3: Terminal 1 đa cấp tốc độ
P05.04	17		S4: Terminal 2 đa cấp tốc độ
P10			Nhóm Đa cấp tốc độ và PLC
P10.02	11	%	Tốc độ 1 ở Step 0
P10.04	20	%	Tốc độ 2 ở Step 1 (`S1` + `S3`)
P10.06	50	%	Tốc độ 3 ở Step 2 (`S1` + `S4`)
P10.08	100	%	Tốc độ 4 ở Step 3 (`S1` + `S3` + `S4`)
